Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AA55 |

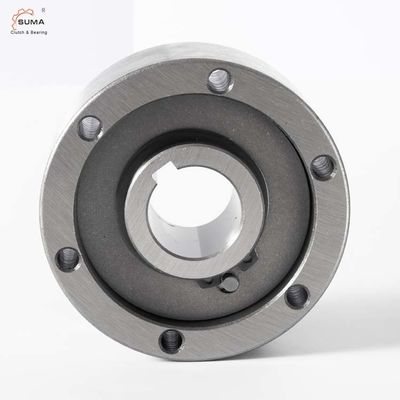

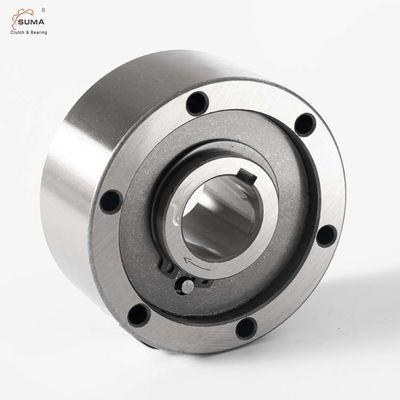

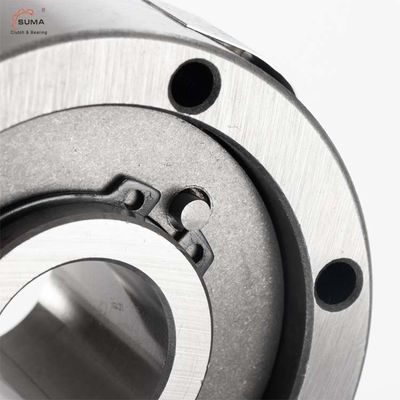

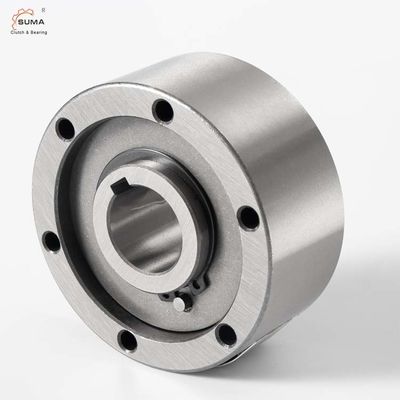

AA55 2675Nm 55*160*67MM Łożysko wałeczkowe jednokierunkowe sprzęgła jednokierunkowego
Cechy
Typ AA to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.
Ta konstrukcja może akceptować niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.
Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowym smarowaniem jest olej.
Bieżnia wewnętrzna jest osadzona na wale.Pasowanie do centrowania bieżni zewnętrznej musi być zgodne z tolerancją H7.
Połączenie bieżni zewnętrznej odbywa się za pomocą śrub przelotowych w klasie 10.9 lub wyższej.
Dane techniczne
| SPECYFIKACJA | |
| Model | AA55 |
| Materiał | GCr15 |
| Wewnętrzna średnica | 55mm |
| Średnica zewnętrzna | 160mm |
| Grubość | 67mm |
| Moment obrotowy | 2675Nm |
| Przeciągnij moment obrotowy | 190Ncm |
| Wewnętrzna prędkość przekroczenia wyścigu | 850 obr/min |
| Prędkość wyprzedzania wyścigu zewnętrznego | 1200 obr/min |
| Waga | 7,2 kg |
| Struktura | Typ rolki |
| Podanie | Maszyna tekstylna, wentylatory, wentylatory, maszyna drukarska |
| Pakiet | Pudełko kartonowe, pudełko drewniane lub dostosowane |
| Zasady płatności | TT.L/C, D/A, D/P, Western Union, Paypal |
| Czas dostawy | 2-4 dni na próbkę, 7 dni na duże zamówienie |
Wymiary i pojemności
| Rozmiar | TK1 | Prędkości przekraczania | Waga |
Ciągnąć moment obrotowy |
||||||||||
| dH7 | Nimax2) | Namaks3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
UWAGI
1) T max = 2 x T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
Montaż i sprzęganie
