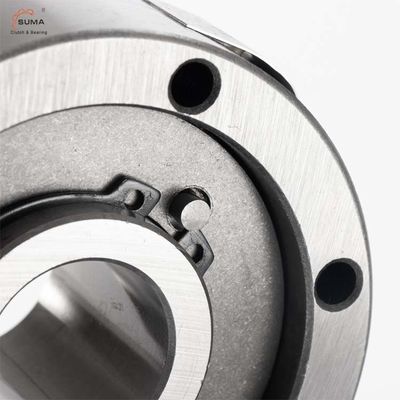

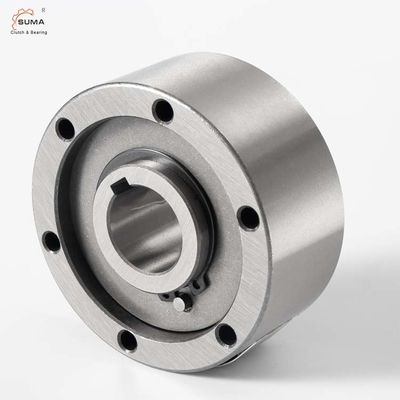

AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg
  • AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg
  • AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg
  • AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg
  • AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg

AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu AA12 AA15
Szczegóły Produktu
Nazwa produktu:
Typ rolki Wolnobieg AA12 / AA15
Materiał:
Stal łożyskowa GCr15
Moment obrotowy:
17Nm / 55Nm
Prędkość obrotowa:
3100 obr/min / 2500 obr/min
Waga jednostkowa:
0,21 kg / 0,44 kg
Gwarancja:
1 ROK
Rozmiar:
12*47*20 / 15* 55*30
OEM:
Zaakceptować
High Light:

Wolnobieg typu AA12 z rolką

,

Wolnobieg bez łożyska

,

Wolnobieg typu AA12 bez łożyska

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD40-USD60PER PIECE
Szczegóły pakowania
karton
Czas dostawy
10-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

              AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg





Dane techniczne



SPECYFIKACJA
Model AA12 / AA15
Materiał GCr15
Wewnętrzna średnica 12mm / 15mm
Średnica zewnętrzna 47mm / 55mm
Grubość 20mm / 30mm
Moment obrotowy 17Nm / 55Nm
Przeciągnij moment obrotowy 0,7 Ncm / 3,5 Ncm
Wewnętrzna prędkość przekroczenia wyścigu 3100 obr/min
Prędkość wyprzedzania wyścigu zewnętrznego 6000r/min
Waga 0,21 kg / 0,44 kg
Struktura Typ rolki
Podanie Maszyna tekstylna, wentylatory, wentylatory, maszyna drukarska
Pakiet Pudełko kartonowe, pudełko drewniane lub dostosowane
Zasady płatności TT.L/C, D/A, D/P, Western Union, Paypal
Czas dostawy 2-4 dni na próbkę, 7 dni na duże zamówienie



Cechy

Typ AA to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.

Ta konstrukcja może akceptować niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.

Instalacja musi również zapewnić smarowanie i uszczelnienie.

Standardowym smarowaniem jest olej.

Bieżnia wewnętrzna jest osadzona na wale.Pasowanie do centrowania bieżni zewnętrznej musi być zgodne z tolerancją H7.

Połączenie bieżni zewnętrznej odbywa się za pomocą śrub przelotowych w klasie 10.9 lub wyższej.





Wymiary i pojemności


Rozmiar TK1 Prędkości przekraczania   Waga

Ciągnąć

moment obrotowy

dH7 Nimax2) Namaks3) Dh7 D5 D6 D3 Z O L f s (kg) TR
(mm) (Nm) (min-1) (min-1) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (Ncm)
12 17 3100 6000 47 28 20 38 3 5,5 20 0,5 4,5 0,21 0,7
15 55 2300 5400 55 37 26 45 3 5,5 30 0,8 4,5 0,44 3,5
20 146 2000 3600 68 50 35 58 4 5,5 34 0,8 5,5 0,7 8.4
25 285 1700 2600 90 68 45 7 6 5,5 37 1 6,5 1,3 14
30 500 1500 2100 100 75 50 87 6 6,6 44 1 6,5 2 23
35 720 1300 1950 110 80 55 96 6 6,6 48 1 6,5 2,6 60
40 1030 1200 1700 125 90 60 108 6 9 56 1,5 7,6 3,9 72
45 1125 1050 1500 130 95 65 112 8 9 56 1,5 7,6 4 140
50 2150 950 1300 150 110 75 132 8 9 63 1,5 7,6 6 180
55 2675 850 1200 160 115 82 138 8 11 67 2 7,6 7,2 190
60 3500 800 1100 170 125 90 150 10 11 78 2 7,6 9,2 240
70 5813 650 900 190 140 100 165 10 11 95 2,5 7,6 11,8 320





UWAGI

1) T max = 2 x T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1



Montaż i sprzęganie


Kino

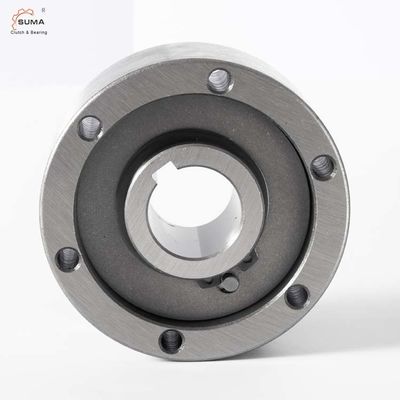

AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg 2

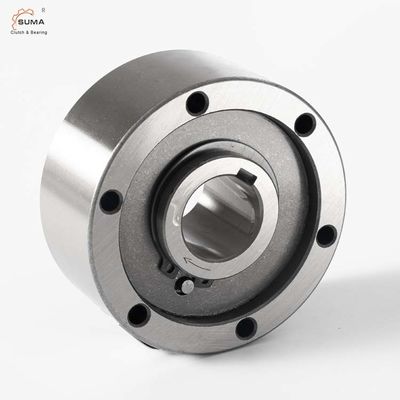

AA12 AA15 Niełożyskowane jednokierunkowe rolkowe Wolnobieg 3


FAQ



Q:Jak pakujesz towar?

  • Całkowitymniej niż 25 kg : Każdy w białym pudełku + pudełko 19*18*9 cm + pudełko kartonowe 29*28*19 CM
  • Całkowita waga powyżej 100 kg: Karton + Drewniane pudełko / drewniana paleta

Q:Czy mogę otrzymać od ciebie próbki?

Odp .: Zachęcamy do poproszenia o próbki do kontroli jakości.

Q:Czy możesz obiecać, że dostarczysz towar na czas?

  • Małe przedmioty: W magazynie.
  • Średnie przedmioty: 10-15 dni
  • Duże przedmioty:20-25 dni
