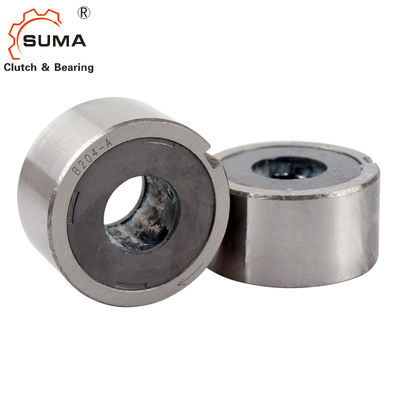

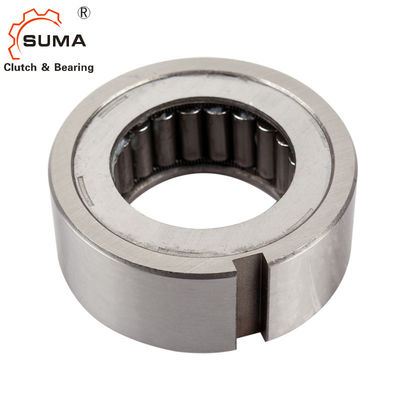

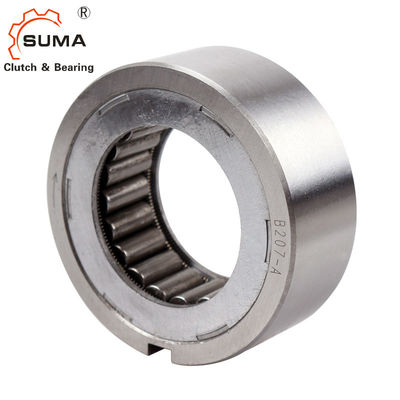

B205 B206 B207 Jednokierunkowe łożysko sprzęgła jednokierunkowego sprzęgło krzywkowe
Instalacja i użytkowanie
1. Sprzęgło krzywkowe serii 200 jest montowane na wale, więc wał, na którym zamontowane jest sprzęgło, musi być utwardzony do Rc 56-60 i głębokości obudowy 1,5 mm po szlifowaniu.Szlifować do 1,5S (16 mikrocala) wykończenia.Stożek tego wałka nie powinien przekraczać 0,01 mm na 50 mm.
2. Do montażu sprzęgła należy zamontować sprzęgło z łożyskami z obu stron lub z jednej strony w celu uzyskania współosiowości między wałem a bieżnią zewnętrzną sprzęgła i przejęcia obciążeń promieniowych lub wzdłużnych, które mogą działać na bieżnię zewnętrzną lub bieżnię zewnętrzną sprzęgła. wał.Zobacz przykład instalacji.
3. Sprzęgło należy zamontować na wale obracając je w kierunku oznaczonym strzałką
pokazany na tarczy sprzęgła.Nie uderzaj w sprzęgło młotkiem.
4. Sprzęgła mają takie same średnice zewnętrzne jak łożyska pokazane w powyższej tabeli.Tolerancja otworu oprawy, w której montowane jest sprzęgło, powinna mieścić się w zakresie przedstawionym w poniższej tabeli.
5. Do indeksowania zalecane jest smarowanie olejem.
6. Współśrodkowość otworu oprawy i wału powinna zawierać się w granicach 0,05 mm.
7. Profil klucza powinien być zgodny z JIS B1301-1959.
Wymiary i pojemności
Model |
Moment obrotowy (Nm) |
Przeciągnij moment obrotowy (Nm) |
Maks. Wybieg (obr/min) | Maks. indeksowanie (cykl/min) | A(+0 do -0,6) | B | Wpust | Z łożyskiem JIS nr |
Średnica wałuC (+0 do -0,025) |
Waga (kg) |
|
Wał | Rasa zewnętrzna | ||||||||||
B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40(-0,014-0,039) | 4X2,5 | 6203 | 16.51 | 0,23 |
B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47(-0,014-0,039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0,017-0,042) | 5X3 | 6205 | 23.622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62(-0,017-0,042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72(-0,017-0,042) | 7X4 | 6207 | 42.088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80(-0,017-0,042) | 10X4,5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85(-0,020-0,045) | 10X4,5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90(-0,020-0,045) | 10X4,5 | 6210 | 56.109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100(-0,020-0,050) | 10X4,5 | 6211 | 56.109 | 1,4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110(-0,020-0,050) | 10X4,5 | 6212 | 70.029 | 1,8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120(-0,020-0,050) | 10X4,5 | 6213 | 70.029 | 2,3 |
B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125(-0,024-0,060) | 12X4,5 | 6214 | 79,356 | 2,4 |
