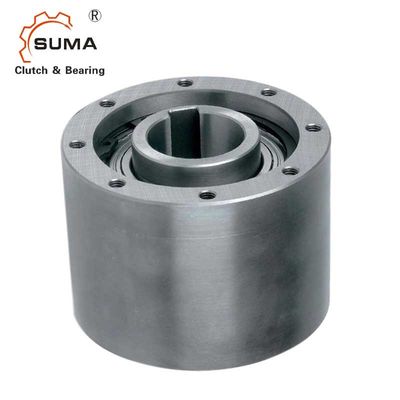

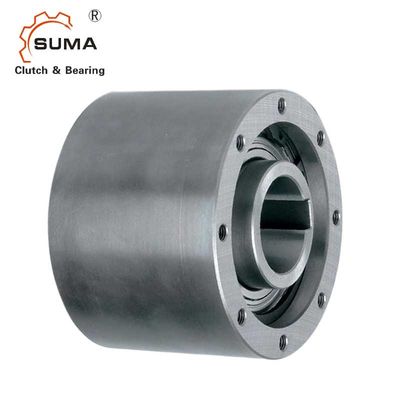

3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe
  • 3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe
  • 3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe
3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe

3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu SMZ60
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła rozrządu SMZ60
Obsługiwane łożyska:
tak
Materiał:
Stal łożyskowa GCr15
Rozmiar:
60*155*100mm
Moment obrotowy:
3400 Nm
Gwarancja:
1 ROK
Pakiet:
Pudełko kartonowe / Pudełko drewniane
waga:
10,2 kg
High Light:

Sprzęgło jednokierunkowe SMZ60

,

sprzęgło jednokierunkowe GCr15

,

sprzęgło jednokierunkowe 3400 Nm

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD200-USD240 PER PIECE
Szczegóły pakowania
Pudełko kartonowe / Pudełko drewniane
Czas dostawy
10-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Opis produktu

                                 SMZ60 Jednokierunkowe łożysko sprzęgła krzywkowego do układu pompy
Cechy


Typ SMZ jest uszczelnionym wolnobiegiem typu sprężynowego, łożyskowanym na dwóch łożyskach smarowanych smarem serii 60..ZZ.
Jednostki dostarczane są nasmarowane smarem, gotowe do instalacji.

Jednostki SMZ są przeznaczone do wielu zastosowań, do różnych zastosowań.

Bieżnia wewnętrzna jest osadzona na wale.Wewnętrzną średnicę bieżni zewnętrznej (wymiar D4) należy wykorzystać jako rejestr montażowy dla połączonych części (koło zębate, koło pasowe, koło zębate, ramię reakcyjne...).

Czop montażowy powinien mieć tolerancję g6.


Wymiary i pojemności
3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe 0

Rodzaj Rozmiar

　



 Prędkości przekraczania

　



 Waga
SMZ dH7 TKN1) Nimax2) namax3) D D2 D3 D4H7 L L1 G z t m
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
20 300 1600 700 80 30 68 55 65 67 M6 6 12 7,6 2
30 1035 1500 500 100 45 88 75 80 82 M8 6 16 8,9 3,7
35 1100 1400 300 110 50 95 80 85 87 M8 6 16 8,7 4,8
45 1750 1300 300 125 60 110 95 90 92 M8 8 16 8.4 6,2
60 3400 1100 250 155 80 140 125 100 102 M8 8 16 9,1 10.2
70 4300 1000 250 175 95 162 145 103 105 M8 8 16 8,6 13.2

UWAGI
1) T max = 2 &razy;T KN
»Patrz Wybór na stronach 10 do 13
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
»Patrz instrukcje montażu i konserwacji
strony 16 do 19

Montaż i sprzęganie

3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe 1
Kino
3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe 2

3400Nm SMZ60 GCr15 Jednokierunkowe sprzęgło wielozadaniowe wielozadaniowe 3
