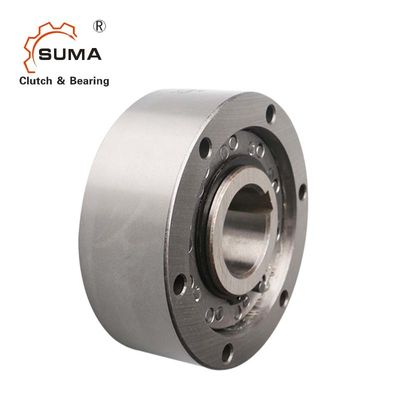

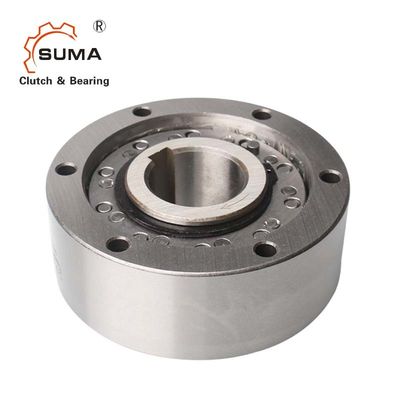

RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego
  • RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego
  • RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego

RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu RSXM86
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła jednokierunkowego RSXM86
Materiał:
Stal łożyskowa GCr15
Rozmiar otworu:
45-50mm
Moment obrotowy:
1450Nm
Prędkość obrotowa:
8000 obr/min
Gwarancja:
1 ROK
Waga jednostkowa:
4.2 KG
OEM:
Zaakceptować
Średnica zewnętrzna:
150mm
Grubość:
40mm
High Light:

Łożysko klinowe RSXM86

,

stalowe łożysko klinowe GCr15

,

łożyska sprzęgła jednokierunkowego typu klinowego

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD210-USD280 PER PIECE
Szczegóły pakowania
Pudełko kartonowe / Pudełko drewniane
Czas dostawy
10-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
10000 SZTUK miesięcznie
Opis produktu

           RSXM86 Jednokierunkowe łożyska sprzęgła jednokierunkowego Cena

Cechy





Typ RSXM akceptuje wszystkie rodzaje smarów obecnie stosowanych w urządzeniach do przenoszenia mocy.Możliwy jest montaż tych wolnobiegów bezpośrednio w skrzyniach biegów bez oddzielnego smarowania.Na ogół wystarcza mgła olejowa.Smarowanie smarem plastycznym może być dopuszczalne, jeśli urządzenie pracuje głównie w stanie wybiegu, tak jak w przypadku silników elektrycznych.W przypadku zastosowania jako sprzęgło jednokierunkowe należy sprawdzić, czy prędkość wybiegu nie spadnie poniżej prędkości minimalnej podanej w tabeli charakterystyk.



Seria RSXM uzupełnia gamę małych i średnich ograniczników ruchu, która rozpoczęła się od bardzo udanego programu RSCI.Typ RSXM jest wolnobiegiem odśrodkowym typu „sprag” z obracającą się bieżnią wewnętrzną.Tylko bieżnia wewnętrzna jest przeznaczona do swobodnego toczenia.Jest to typ niesamonośny. Należy zapewnić łożyska, aby zapewnić koncentryczność bieżni wewnętrznej i zewnętrznej oraz wspierać obciążenia osiowe i promieniowe, jak pokazano na odwrocie.



Wymiar i pojemność

RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego 0



Rodzaj Średnica otworu Moment obrotowy Prędkości przekraczania





RSXM dH7 TKN1) nmax2) nimin3) nimx4) D5) D1h6 D2H7 L Waga
[mm] [Nm] [min-1 ] [min-1 ] [min-1 ] [mm] [mm] [mm] [mm] [kg]
31 20 100 340 820 20000 85 31 55 24 0,75
38 20,25 135 320 770 18500 90 38 62 24 0,95
46 25,3 425 300 720 13500 95 46 70 35 1,4
51 30,35 525 220 525 12500 105 51 75 35 1,8
56 35,4 625 210 500 11500 110 56 80 35 1,8
61 35,4 420 265 640 14000 120 61 85 25 1,8
66 35.40.45 850 200 480 10000 132 66 90 35 2,7
76 40.45.50 1100 190 460 9000 140 76 100 35 3.1
86 45,5 1450 180 440 8000 150 86 110 40 4.2
101 45.55.60.70 1950 175 420 6500 175 101 125 50 7,3



UWAGI

1) T max = 2 &razy;T KN »Patrz Wybór na stronach 10 do 13

2) Ta maksymalna dopuszczalna prędkość przenoszenia momentu obrotowego n max nie może zostać przekroczona podczas przenoszenia momentu obrotowego.

3) Ta minimalna dopuszczalna prędkość wybiegu n imin nie powinna być zmniejszana przy pracy ciągłej.Możliwe zmniejszenie tej minimalnej prędkości na żądanie.

4) Wewnętrzne przekroczenia wyścigu.Rowek wpustowy wg DIN 6885.1

5) Tolerancja +1 »Patrz instrukcje montażu i konserwacji

Montowanie

RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego 1

Kino

RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego 2

RSXM86 GCr15 Stalowe łożyska sprzęgła jednokierunkowego typu klinowego 3
