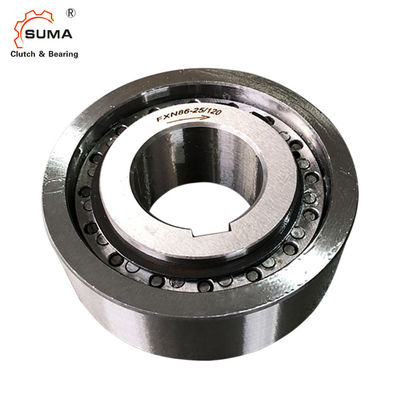

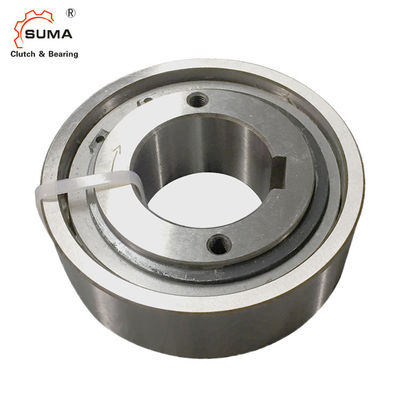

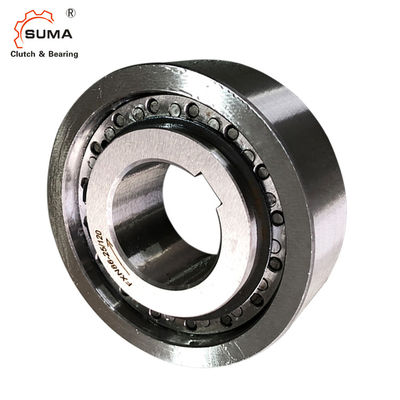

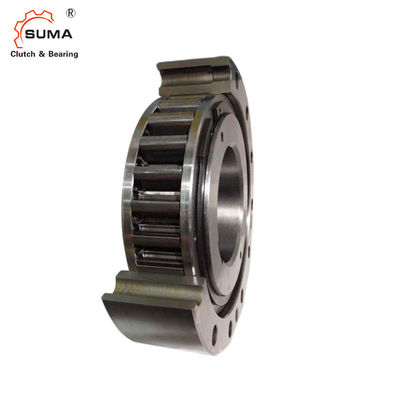

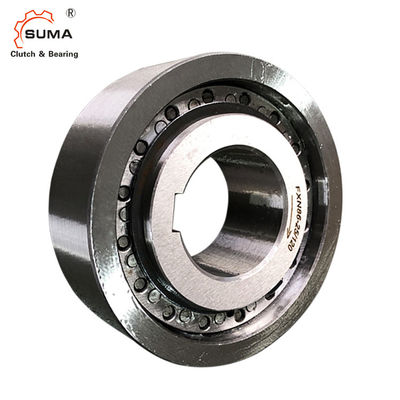

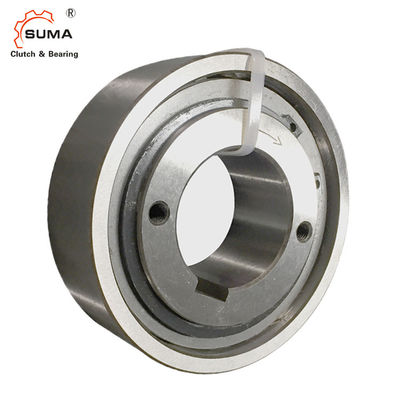

FXN76-25/115 5000RPM Jednokierunkowe jednokierunkowe łożysko pompy sprzęgła jednokierunkowego z wybiegiem
Cecha łożysk pompy zwrotnej FXN
Wolnobiegi FXN są używane jako:
Backstopy
Sprzęgła wybiegowe
Wewnętrzne wolnobiegi FXN są bez podparcia łożysk.Klient musi zapewnić współosiowe ustawienie pierścienia wewnętrznego i zewnętrznego.
Należy przestrzegać dopuszczalnego bicia (TIR).Moment obrotowy jest przenoszony na pierścień zewnętrzny przez pasowanie wtłaczane.
W celu przeniesienia podanych w tabeli momentów obrotowych pierścień zewnętrzny musi być osadzony w oprawie o średnicy zewnętrznej K. Oprawa wykonana jest ze stali lub żeliwa szarego o jakości min. GG-20.W przypadku stosowania innych materiałów obudowy lub mniejszych średnic zewnętrznych zachęcamy do kontaktu w sprawie przenoszonego momentu obrotowego.
Tolerancję otworu oprawy podano w tabeli pod wymiarem D.
Tolerancja wału musi wynosić ISO h6 lub j6.
Wymiar i pojemnośćŁożysko sprzęgła FXN Backstop do POMPY
Rozmiar wolnobiegu |
Moment obrotowy Nm |
Pierścień wewnętrzny Overrun | Otwór d Standardowy | max. |
B mm |
D mm |
F mm |
J mm |
Kmin.mm |
L mm |
Waga kg |
|||||
mm | mm | mm | mm | mm | mm | mm | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.
Uwagi:
1. T max = 2 × T KN
2. Przekroczenia wyścigu wewnętrznego
3. Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
Rowek wpustowy zgodnie z DIN 6885, strona 1 •Tolerancja szerokości rowka JS10.
* Rowek wpustowy zgodnie z DIN 6885, strona 3 •Tolerancja szerokości rowka JS10.
Montowanie Przykład
Smarowanie
Przy prędkościach przekraczających prędkość podnoszenia sprężyn nie jest wymagane żadne specjalne smarowanie;wolne koło działa bezobsługowo.Podczas pracy poniżej prędkości podnoszenia sprężyny należy zapewnić smarowanie olejem o określonej jakości.
