| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GEEW12ES |

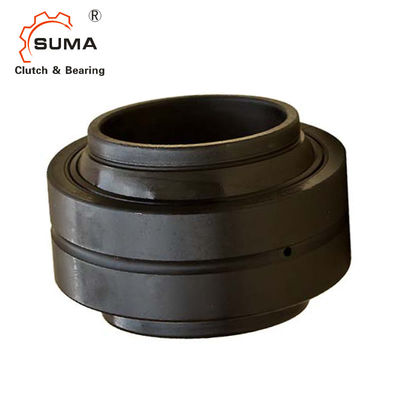

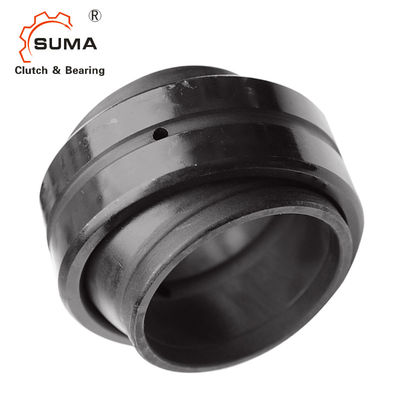

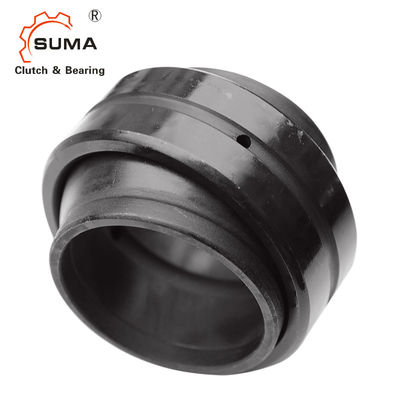

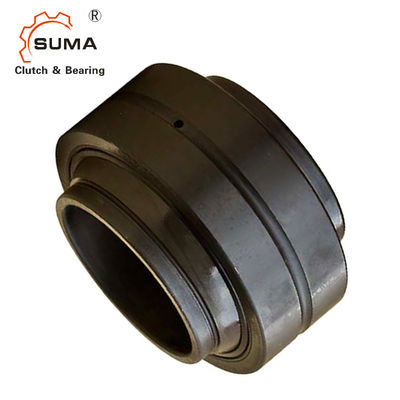

Łożyska ślizgowe przegubowe poprzeczne GEEW12ES
Cechy
Struktura: rowek olejowy i otwór olejowy w pierścieniu wewnętrznym i zewnętrznym. Pierścień zewnętrzny ma osiowe nacięcie.
Powierzchnia ślizgowa pokryta smarem proszkowym MoS2.
Charakterystyka działania: Ma zalety odporności na ścieranie, odporności na korozję i samonastawności.Dotyczy to maszyny, która wymaga dużego obciążenia promieniowego i obciążenia osiowego w kierunku o małym zakresie.
Jak seria GE..ES, ale z cylindrycznymi przedłużeniami z każdej strony, do łożyskowań, w których tuleje dystansowe są normalnie wbudowane z każdej strony pierścienia wewnętrznego.
Wymiary i pojemności
| Łożysko Numer |
Wymiary (mm) | Nośności kN | Waga ≈kg |
|||||||||
| d | D | B | C | d1 | dk | rs | r1s | a | Dynamiczny | Statyczny | ||
| maks | min | min | ||||||||||
| GEEW12ES | 12 | 22 | 12 | 7 | 15,5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0,022 |
| GEEW15ES | 15 | 26 | 15 | 9 | 18,5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0,031 |
| GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0,035 |
| GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0,044 |
| GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0,071 |
| GEEW25ES | 25 | 42 | 25 | 16 | 30,5 | 35,5 | 0,6 | 0,6 | 4 | 48 | 240 | 0,131 |
| GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40,7 | 0,6 | 0,6 | 4 | 62 | 310 | 0,168 |
| GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0,6 | 1 | 4 | 65 | 328 | 0,182 |
| GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0,6 | 1 | 4 | 79 | 399 | 0,253 |
| GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0,6 | 1 | 4 | 99 | 495 | 0,338 |
| GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0,6 | 1 | 4 | 127 | 637 | 0,481 |
| GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0,6 | 1 | 4 | 156 | 780 | 0,558 |
| GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1,15 |
| GEEW63ES | 63 | 95 | 63 | 36 | 71,5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1,25 |
| GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1.71 |
| GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2,39 |
| GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3,21 |
| GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4,79 |
| GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5,78 |
| GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8.49 |
| GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16,5 |
| GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1,1 | 1,1 | 4 | 2120 | 10600 | 32,1 |
| GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1,1 | 1,1 | 4 | 3750 | 17800 | 99,1 |
| GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1,1 | 1,1 | 4 | 6200 | 30500 | 225 |
