Popychacz krzywkowy typu szpilki
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | CCFH-3 1/4-S |

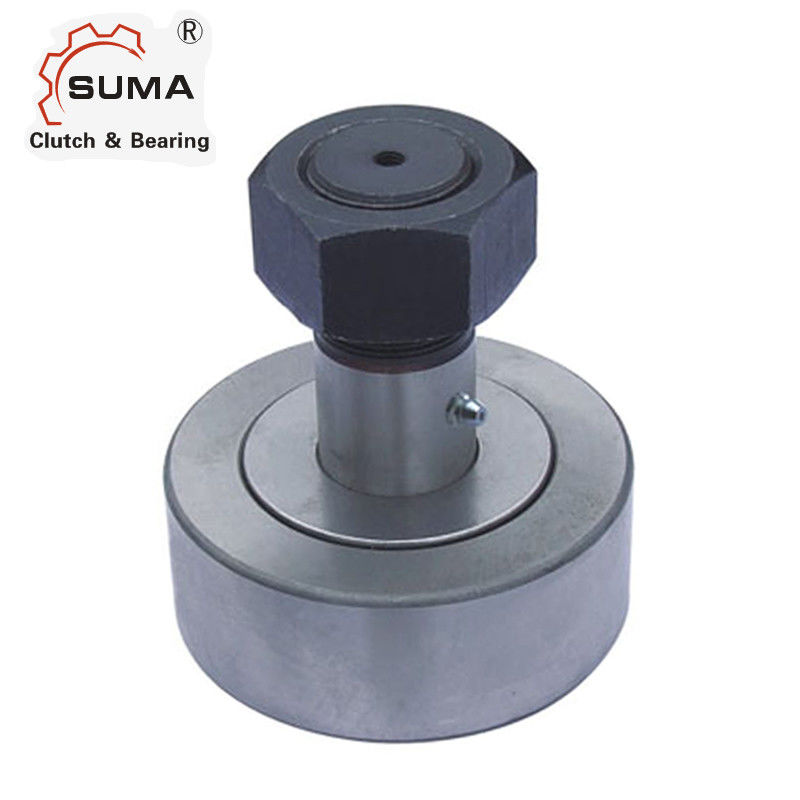

CCFH-3 1/4-S Popychacz krzywkowy o wysokim promieniu z koroną i sworzniem
Cechy
Cechy: wielokrotna zwarta konstrukcja, wysoka dokładność obracania, duże odmiany, szerokie możliwości adaptacji i łatwa instalacja.
Może wytrzymać duże obciążenie promieniowe i pewne obciążenie udarowe i jest szeroko stosowany w obrabiarkach, maszynach metalurgicznych, tekstylnych i drukarskich, liniach technologicznych itp.
Dane techniczne
| Nazwa produktu | Rolka gąsienicowa CCFH-3 1/4-S typu Stud |
| Model | CCFH-3 1/4-S |
| Materiał | GCr15 |
| Pakiet | Pudełko kartonowe / drewniane pudełko, koło pasowe itp. |
| Zasady płatności | TT.L/C, D/A, D/P, Western Union |
| Czas dostawy | 2-4 dni na próbkę, 7 dni na duże zamówienie |
Wymiary i pojemności
| ZAMKNIĘTY BRG. NIE. |
WAŁEK DIA (R & D) |
WAŁEK SZEROKOŚĆ (W) |
STADNINA DIA (SD) |
STADNINA DŁUGOŚĆ (SL) |
MIN. WĄTEK DŁUGOŚĆ (TL) |
CIENKI WĄTEK |
OTWÓR OLEJOWY | ŁUS DOPASOWYWANIE ROZMIAR (F) |
RRKOM. CL AMPING MOMENT OBROTOWY LSS. W |
|
| OTWÓR CENTRUM (HC) |
OTWÓR ŚREDNICA (HD) |
|||||||||
| CCFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| CCFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| CCFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| CCFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| CCFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| CCFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| CCFH-1-S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| CCFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| CCFH-1 1/4-S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| CCFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| CCFH-1 1/2-S | 1500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| CCFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| CCFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| CCFH-1 7/8-S | 1,875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| CCFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| CCFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| CCFH-2 1/2-S | 2500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| CCFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| CCFH-3-S | 3.000 | 1500 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| CCFH-3 1/4-S | 3.250 | 1500 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| CCFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
| CCFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
