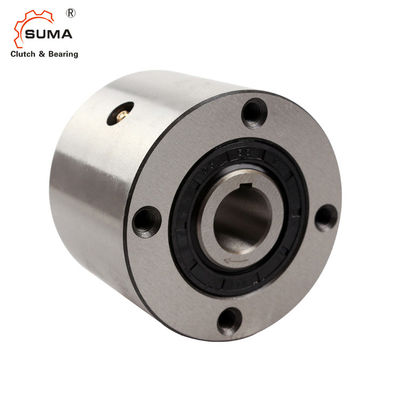

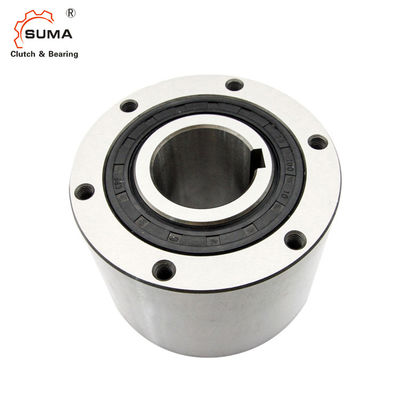

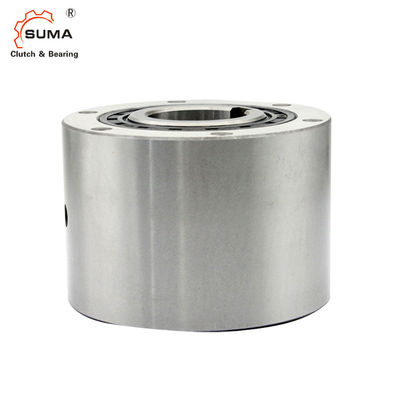

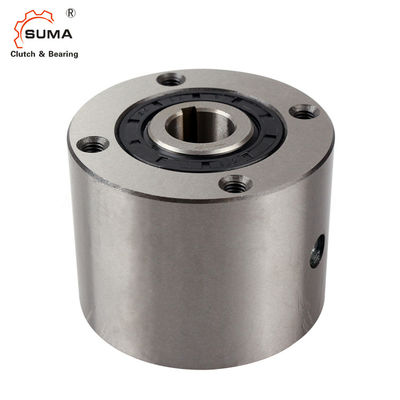

Łożysko wałka wolnobiegu MX50 1 Kierunkowe łożysko krzywkowe
Instalacja i użytkowanie
1. W celu montażu włożyć sprzęgło w otwór piasty koła pasowego, koła zębatego lub ramienia reakcyjnego i wkręcić śruby (wysokie napięcie) w gwintowane otwory w czołowej powierzchni sprzęgła.Zobacz ilustrację po prawej.
2. W przypadku sprzęgieł serii MX wymagane jest pasowanie wtłaczane do zastosowań indeksujących, ale przy pasowaniu wtłaczanym nie może przekraczać 0,025 mm.
3. Wyreguluj bok klucza, aby ściśle pasował do rowka, ale pozostaw luz między górną częścią klucza a rowkiem.
4. Montując sprzęgło na wale, naciskaj na wewnętrzną końcówkę bieżni sprzęgła, ale nigdy na bieżnię zewnętrzną.
5. Właściwy dobór sprzęgła krzywkowego zapewnia dokładną wydajność indeksowania.W celu dokładniejszego działania może być również wymagane urządzenie hamujące i urządzenie do blokowania ruchu wstecznego.
6. Tolerancja otworu piasty powinna wynosić H6 lub H7.
Wymiary i pojemności
Model | Moment obrotowy Pojemność |
Maks. Indeksowanie |
Rozmiar otworu | A | B (h7) |
C | PCD D |
mi | F | S |
Smarowanie Poziom |
Bezwładność Wewnętrzny Wyścigi |
Ciągnąć Moment obrotowy |
Olej | Waga | |
śr. | Wpust | |||||||||||||||
(Nm) | (cykl/min) | (kg·m2) | (Nm) | (ml) | (kg) | |||||||||||
MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
MX35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
MX70 | 784 | 1200 | 70 | 20 × 4,9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5.15 | 340 | 21,3 |
