Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FPD448Z |

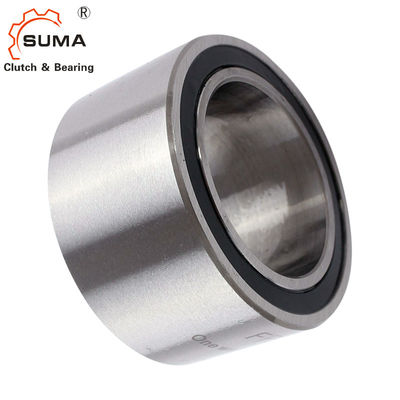

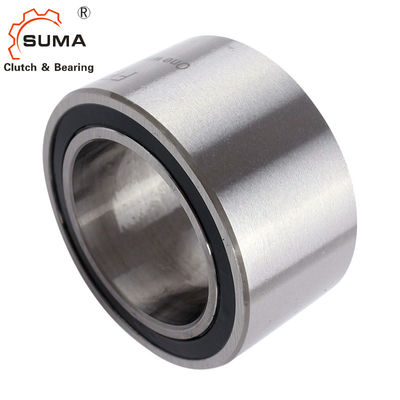

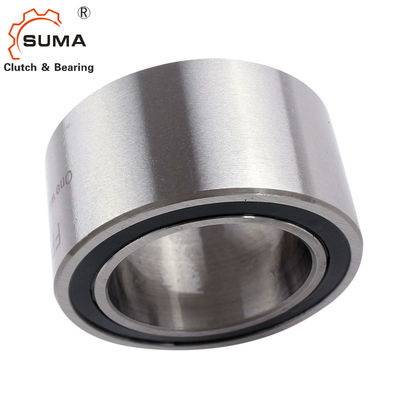

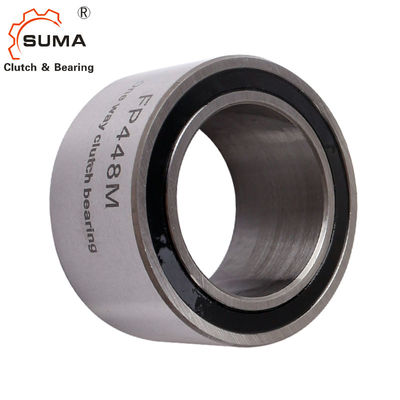

FPD448Z 35*53*34mm wolnobieg jednokierunkowe łożysko sprzęgła
Cechy
Łożysko
Sprzęgło wolnobiegu zawiera łożyska kulkowe i wałeczkowe. Nie jest konieczne dodatkowe podparcie łożyska zewnętrznego.
Ciśnienie pasowania na wcisk
Nie wolno wywierać nacisku pasowania na kulki.
Kierunek mocowania
Strzałka na pierścieniu wewnętrznym wskazuje kierunek zaciskania pierścienia wewnętrznego.
Szerokość:34 mm
Temperatura robocza:max.100°C
Smarowanie
Smarowanie olejowe na cały okres eksploatacji
Instalacja
Tolerancje instalacji
Wał h5;piasta H6
Części współpracujące
Hartowanie i szlifowanie współpracujących części nie jest konieczne.Dokładnie oczyść (odtłuszczone) współpracujące części w pobliżu sprzęgła jednokierunkowego oraz pierścienie sprzęgła jednokierunkowego przed wciśnięciem.
składniki
| Sprzęgło wolnobiegowe | |
| wstaw element* | FE 400 M (sprężyna meandrowa) |
|
FE 400 Z (sprężyna naciągowa) |
|
| + Tory wyścigowe | Stal łożyskowa, hartowana i szlifowana |
| Pierścień wewnętrzny | Dopasowanie na wcisk |
|
pierścień zewnętrzny |
Dopasowanie na wcisk |
| + Łożysko kulkowe | Zintegrowany |
|
+ Łożysko wałeczkowe |
RL 400 |
| + Smarowanie | Dożywotnie smarowanie olejem |
Dane techniczne
Wymiary i pojemności
| Model | d | D | W | Tnom | nmax | Cdyn. | Stat. | Waga | Przedmiot nr. |
| [mm] | [mm] | [mm] | [Nm] | [obr/min] | [N] | [N] | [kg] | ||
| 427 mln USD | 15 | 31 | 34 | 94 | 2000 | 7679 | 6 397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2000 | 7679 | 6 397 | 0,09 | 306517 |
| FPD 432 mln | 20 | 36 | 34 | 133 | 1800 | 8104 | 7241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1800 | 8104 | 7241 | 0,12 | 306519 |
| FPD 437 mln | 25 | 41 | 34 | 176 | 1700 | 9 201 | 8142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1700 | 9 201 | 8142 | 0,15 | 306521 |
| FPD 442 mln | 30 | 46 | 34 | 223 | 1500 | 10 247 | 10 708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1500 | 10 247 | 10 708 | 0,18 | 300697 |
| 448 mln USD | 35 | 53 | 34 | 286 | 1300 | 11 642 | 13.440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1300 | 11 642 | 13.440 | 0,23 | 306525 |
| 453 mln USD | 40 | 58 | 34 | 343 | 1200 | 11417 | 13 577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1200 | 11417 | 13 577 | 0,26 | 300700 |
| FPD 463 mln | 50 | 68 | 34 | 461 | 1100 | 13 070 | 17,063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1100 | 13 070 | 17,063 | 0,34 | 306535 |
| 473 mln USD | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
