Popychacz krzywkowy typu szpilki
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | CF-1/2-N-SB |

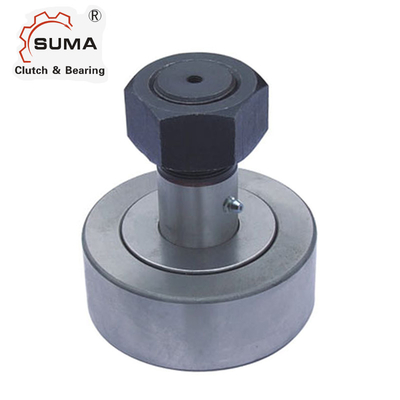

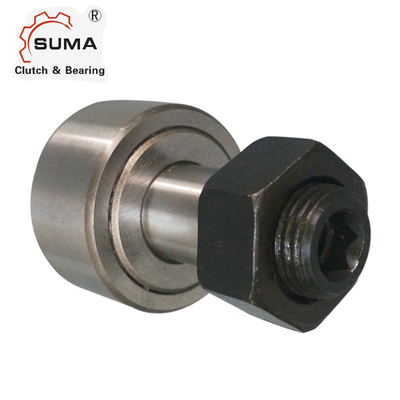

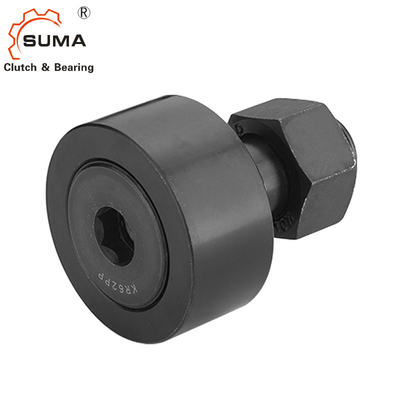

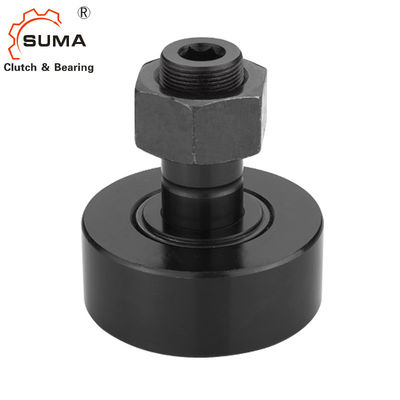

CF-1/2-N-SB Metalurgiczny mimośrodowy popychacz krzywkowy
Cechy
Kołek ma wciśniętą tuleję, która ma mimośrodową średnicę zewnętrzną.
Pozwala to na regulację podczas montażu, aby wyeliminować wszelkie luzy. Zakres regulacji dla łożyska mimośrodowego jest dwukrotnie większy niż w przypadku mimośrodowości.
Wymiary i pojemności
| Nr rozpieczętowania | Zapieczętowany nr | Średnica rolki(R & D) |
Wałek Szerokość (W) |
Szpilka śr. (SD) |
Długość stadniny (SL) |
Min Thrd Długość (TL) |
W porządku Wątki |
Dopasowanie smaru Rozmiar (F) |
Poleć Toczek |
Statyczny Pojemność funty |
Dynamiczny Pojemność w funtach |
| CF-1/2-NB | CF-1/2-N-SB | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
| CF-1/2-B | CF-1/2-SB | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| CF-9/16-B | CF-9/16-SB | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| CF-5/8-NB | CF-5/8-N-SB | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
| CF-5/8-B | CF-5/8-SB | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
| CF-11/16-B | CF-11/16-SB | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
| CF-3/4-B | CF-3/4-SB | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |
