| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | RCB061014 |

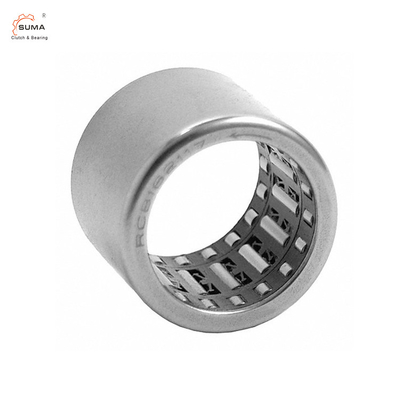

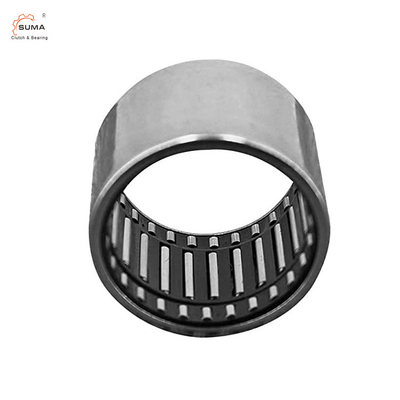

RCB061014 Jednokierunkowe łożysko igiełkowe
Dane techniczne
element: Łożyska igiełkowe RCB jednokierunkowe
Materiał: GCr15 / ST14 / Stal nierdzewna
Zakres otworu wewnętrznego: 6,35-25,4 mm
Zakres otworu zewnętrznego: 11,112-33,338 mm
Zakres wysokości: 12,7-26,99 mm
Zakres momentu obrotowego: 1,9-45 Nm
Opakowanie: opakowanie na rolkę + pudełko kartonowe
Wymiary i pojemności
| FC, FCB | RC, RCB | ||||||||||
| 轴承型号Łożysko | 近似重量Masa około |
主要 尺寸 Przeznaczenie |
轴承型号Oznaczenie łożyska | 近似重量Masa około |
主要 尺寸 Przeznaczenie |
||||||
| Fw | D | C | 转动力矩Torgue Ma | Fw | D | C | 转动力矩Torgue Ma | ||||
| g | mm | Nm | g | mm | Nm | ||||||
| FC4K | 1 | 4 | 8 | 6 | 0,34 | RC040708 | 3,5 | 6,35 | 11.112 | 12,7 | 1,9 |
| FC6 | 3 | 6 | 10 | 12 | 1,76 | RC040708-FS | 3,5 | 6,35 | 11.112 | 12,7 | 1,9 |
| FC6K | 3 | 6 | 10 | 12 | 1,76 | RC061008 | 4,7 | 9,525 | 15,875 | 12,7 | 4,83 |
| FC8 | 4 | 8 | 14 | 12 | 5,3 | RC061008-FC | 4,7 | 9,525 | 15,875 | 12,7 | 4,83 |
| FCL8K | 3,5 | 8 | 12 | 12 | 5 | RC081208 | 9,2 | 12,7 | 19.05 | 12,7 | 7,9 |
| FC10 | 4,8 | 10 | 16 | 12 | 6 | RC081208-FS | 9,2 | 12,7 | 19.05 | 12,7 | 7,9 |
| FCL10K | 4 | 10 | 14 | 12 | 5,3 | RC101410 | 14,5 | 15,875 | 22.225 | 15,88 | 15,4 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 | RC101410-FC | 14,5 | 15,875 | 22.225 | 15,88 | 15,4 |
| FC14K | 13 | 14 | 20 | 16 | 17,3 | RC121610 | 17 | 19.05 | 25,4 | 15,88 | 20,9 |
| FC16 | 14 | 16 | 22 | 16 | 20,5 | RC121610-FS | 17 | 19.05 | 25,4 | 15,88 | 20,9 |
| FC20 | 17 | 20 | 26 | 16 | 28,5 | RC162110 | 16,2 | 25,4 | 33,338 | 15,88 | 45 |
| FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16,2 | 25,4 | 33,338 | 15,88 | 45 |
| FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9,525 | 15,875 | 22.22 | 4,83 |
| FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9,525 | 15,875 | 22.22 | 4,83 |
| FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12,7 | 19.05 | 22.22 | 7,9 |
| FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12,7 | 19.05 | 22.22 | 7,9 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 | RCB101416 | 21,3 | 15,875 | 22.225 | 25,4 | 15,4 |
| FCB16 | 22 | 22 | 22 | 26 | 20,5 | RCB101416-FS | 21,3 | 15,875 | 22.225 | 25,4 | 15,4 |
| FCB20 | 27 | 26 | 26 | 26 | 28,5 | RCB121616 | 26,5 | 19.05 | 25,4 | 25,4 | 20,9 |
| FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26,5 | 19.05 | 25,4 | 25,4 | 20,9 |
| FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44,8 | 25,4 | 33,338 | 26,99 | 45 |
| FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44,8 | 25,4 | 33,338 | 26,99 | 45 |
TenRCBjednokierunkowe łożyska igiełkowe z cienkościennymi łożyskami i łożysko z plastikową klatką sprzęgła przenoszą moment obrotowy pomiędzy wałem a obudową w jednym kierunku i umożliwiają swobodny wybieg w przeciwnym kierunku.
Ma łożysko wałeczkowe na każdym końcu sprzęgła, które obsługuje obciążenia promieniowe, oraz zewnętrzną stalową osłonę z tłoczoną miseczką, która zapewnia mały przekrój do użytku w ograniczonych przestrzeniach.
Zewnętrzna powłoka służy jako bieżnia dla rolek sprzęgła i łożyska, a sprzęgło ma klatkę polimerową z żywicy acetylowej ze zintegrowanymi sprężynami piórowymi do pracy w temperaturach do 200 stopni F (90 stopni C).
Rolki są wykonane z utwardzanej skrośnie, wysokowęglowej stali chromowej zapewniającej tolerancję cieplną i trwałość, a zespół jest wypełniony smarem na bazie mydła litowego.
Ten zespół sprzęgła i łożyska igiełkowego igiełkowego jest używany w różnych zastosowaniach, między innymi w sprzęcie sportowym, dozownikach ręczników papierowych, maszynach biurowych i urządzeniach.
