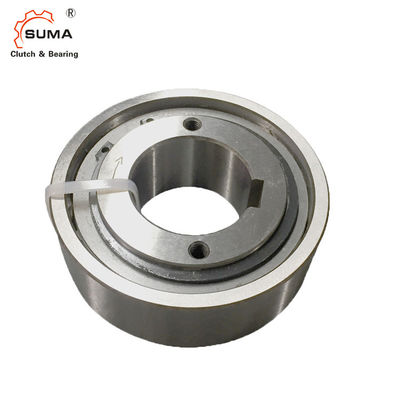

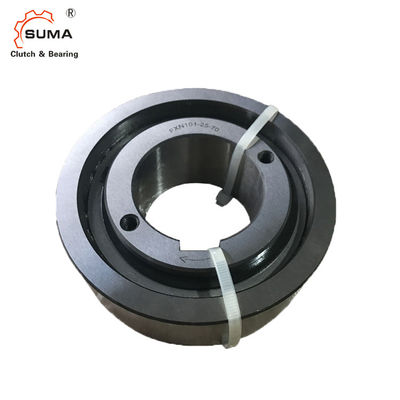

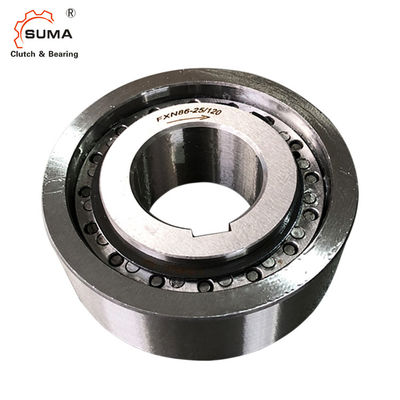

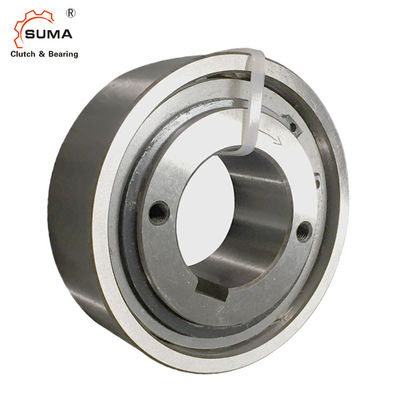

FXN51-25/85 Wewnętrzne wolnobiegowe łożysko sprzęgła jednokierunkowego
Funkcja
Wewnętrzne wolnobiegi FXN to wolnobiegi sprężynowe bez podparcia łożyska i z odsunięciem sprężyny X. Odsunięcie sprężyny X zapewnia wolne od zużycia działanie wolnego koła, gdy pierścień wewnętrzny obraca się z dużą prędkością.Pierścień zewnętrzny jest wciskany w obudowę klienta.Umożliwia to kompaktowe, oszczędzające miejsce rozwiązania montażowe.Wolnobiegi FXN są używane jako:
Backstopy
Sprzęgła wybiegowe
do zastosowań z jazdą na wolnym biegu z dużą prędkością oraz jako sprzęgło jednokierunkowe z jazdą na niskich obrotach.Momenty nominalne do 20 500 Nm.Moment obrotowy jest przenoszony na pierścień zewnętrzny przez pasowanie wtłaczane.Otwory do 130 mm.Dostępnych jest wiele standardowych otworów.
Wymiar i pojemność
Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.Patrz strona 14 w celu określenia doboru momentu obrotowego.
Teoretyczny nominalny moment obrotowy dotyczy tylko idealnej współśrodkowości między pierścieniem wewnętrznym i zewnętrznym.W praktyce na koncentryczność wpływa luz łożyska i błędy centrowania sąsiednich części.Wówczas obowiązują momenty nominalne podane w tabeli, z uwzględnieniem istniejącego bicia (TIR).
Wyższe prędkości na życzenie.
Rozmiar wolnobiegu | mm | mm | Znudzony | mm | mm | max.mm | B | D mm | F | J | K min.mm | L |
Waga kg |
|
Standard | mm | mm | mm | mm | ||||||||||
mm mm | ||||||||||||||
FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 |
Uwagi:
1. T max = 2 × T KN
2. Przekroczenia wyścigu wewnętrznego
3. Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
Rowek wpustowy zgodnie z DIN 6885, strona 1 •Tolerancja szerokości rowka JS10.
* Rowek wpustowy zgodnie z DIN 6885, strona 3 •Tolerancja szerokości rowka JS10.
Montowanie Przykład
Wewnętrzne wolnobiegi FXN 38 - 17/70 NX jako sprzęgło jednokierunkowe, umieszczone w adapterze obudowy do mocowania do silnika elektrycznego.Cienki pierścień zewnętrzny wciśnięty w obudowę umożliwia oszczędne pod względem miejsca rozwiązanie montażowe.Ze względu na wysokie prędkości obrotowe wału podczas normalnej pracy (działanie na wolnym biegu), odsunięcie sprężyny X zapewnia bezdotykową, a tym samym nie zużywającą się pracę ciągłą.
Wewnętrzne wolnobiegi FXN 66 - 25/100 NX jako sprzęgło jednokierunkowe w biegu pełzającym maszyny tekstylnej.Instalacja wolnego koła jest kompaktowo rozwiązana za pomocą cienkiego pierścienia zewnętrznego, który jest wciskany w ślimacznicę.Podczas ustawiania maszyna jest napędzana przez przekładnię ślimakową i wolnobieg, który pracuje podczas jazdy.Podczas normalnej pracy (działanie na wolnym biegu) wewnętrzny pierścień, który znajduje się na szybkoobrotowym głównym wale napędowym, wybiega i automatycznie odłącza bieg pełzający.Przy dużej prędkości wybiegu pierścienia wewnętrznego stosowany jest typ z oderwaniem sprężyny X;sprężyny pracują bezdotykowo, a zatem nie zużywają się.
Wewnętrzne wolnobiegi FXN 85 - 40/140 MX jako blokada jednokierunkowa zamocowana na końcu pierwszego wałka pośredniego przekładni czołowej w napędzie pochyłego przenośnika taśmowego.W przypadku zatrzymania silnika taśma przenośnika musi być pewnie przytrzymywana, aby towar przenośnika nie ciągnął taśmy do tyłu i nie powodował poważnych uszkodzeń.Ze względu na wysokie prędkości obrotowe wału podczas normalnej pracy (działanie na swobodnym torze), podnoszenie sprężyny X zapewnia bezdotykową, a tym samym nie zużywającą się, ciągłą pracę.
Wewnętrzne wolnobiegi FXN są bez podparcia łożysk.Klient musi zapewnić współosiowe ustawienie pierścienia wewnętrznego i zewnętrznego.
Należy przestrzegać dopuszczalnego bicia (TIR).Moment obrotowy jest przenoszony na pierścień zewnętrzny przez pasowanie wtłaczane.W celu przeniesienia podanych w tabeli momentów obrotowych pierścień zewnętrzny musi być osadzony w oprawie o średnicy zewnętrznej K. Oprawa wykonana jest ze stali lub żeliwa szarego o jakości min. GG-20.W przypadku stosowania innych materiałów obudowy lub mniejszych średnic zewnętrznych zachęcamy do kontaktu w sprawie przenoszonego momentu obrotowego.Tolerancję otworu oprawy podano w tabeli pod wymiarem D. Tolerancja wału musi wynosić ISO h6 lub j6.
Smarowanie
Przy prędkościach przekraczających prędkość podnoszenia sprężyn nie jest wymagane żadne specjalne smarowanie;wolne koło działa bezobsługowo.Podczas pracy poniżej prędkości podnoszenia sprężyny należy zapewnić smarowanie olejem o określonej jakości.
Przykład do zamówienia
Wolnobieg FXN 61 - 19/95, typ z sprężyną
oderwanie X i otwór 35 mm:
&byk;FXN 61-19/95 NX, d = 35 mm
