Reduktor DTIIN1-9 Łożysko sprzęgła jednokierunkowego z wolnym kołem
Funkcja
Sprzęgło jednokierunkowe GN, DTIIN1 to rodzaj urządzenia zatykającego typu rolkowego o niskiej prędkości, często z reduktorem,używany w
przenośnik taśmowy, wciągnik, bęben elektryczny i inne wymagają urządzenia zwrotnego.
Szybki brak powrotu, mała odległość do tyłu, długa żywotność, może wytrzymać moment obrotowy.
Dane techniczne
Przedmiot | DTIIN1-9 |
Materiał | GCr15 |
Średnica otworu | 90 mm |
Średnica zewnętrzna | 310 mm |
Szerokość | 140 mm |
Moment obrotowy | 6.77KN.m |
Waga | 92,8 kg |
Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Wymiar i pojemność
Rodzaj | Moment obrotowy Pojemność KN.m |
Nudziarz Średnica dH7 |
B | B1 | B2 | C | L | C1 | H | H1 | S | bxt | d1 | Waga (Kg) |
Zalecana Odpowiedni reduktor |
DTIIN1-9 | 6,77 | 90 | 140 | 140 | 175 | 400 | 450 | 90 | 160 | 310 | 48 | 25×5,4 | ɸ21 | 92,8 | DCY200 |
DTIIN1-10 | 6,77 | 100 | 28×6,4 | 91,2 | DCY224 | ||||||||||
DTIIN1-11 | 6,77 | 110 | 28×6,4 | 89,4 | 250 zł DBY250 |
||||||||||
DTIIN1-12 | 13,7 | 120 | 170 | 170 | 160 | 430 | 480 | 120 | 175 | 340 | 32×7,4 | 123,0 | DCY280 DBY280 |
||
DTIIN1-14 | 22,8 | 140 | 230 | 230 | 220 | 510 | 580 | 170 | 215 | 420 | 53 | 36×8,4 | ɸ26 | 192,0 | DCY315 DBY315 |

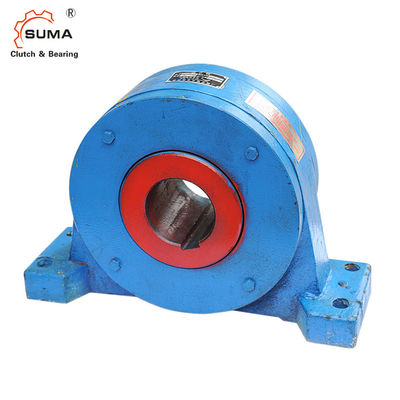

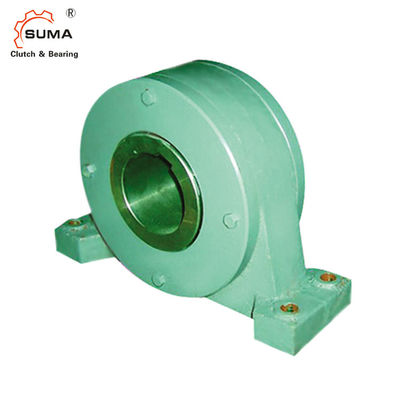

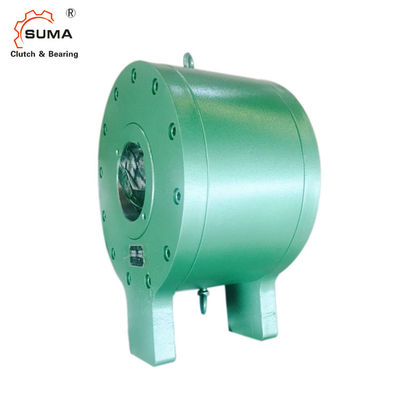

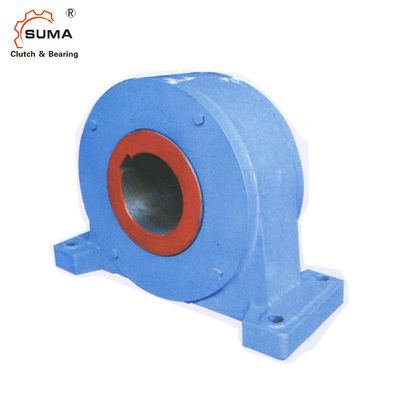

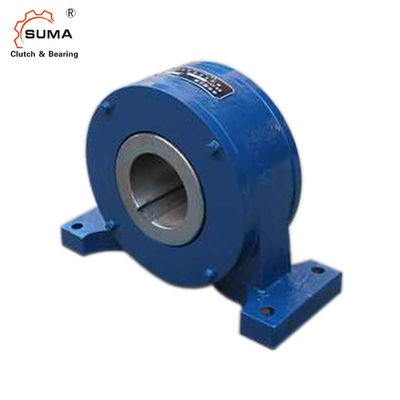

Zdjęcie
