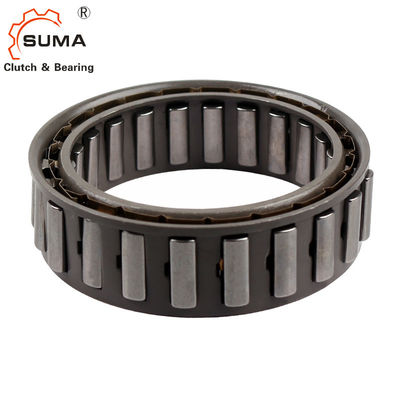

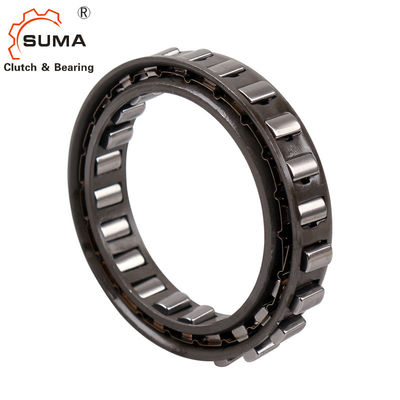

BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe
  • BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe
  • BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe

BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu BW-123231
Szczegóły Produktu
Czas dostawy:
3-5 dni
Nazwa produktu:
Łożysko sprzęgła rozprężnego BW-123231
Materiał:
Stal łożyskowa GCr15
Rozmiar:
54,765*71,427*15,9mm
Moment obrotowy:
402Nm
Gwarancja:
1 ROK
OEM:
Zaakceptować
Pakiet:
karton
High Light:

Łożysko sprzęgłowe BW-13231

,

Łożysko sprzęgłowe GCr15

,

Łożysko sprzęgłowe jednokierunkowe GCr15

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD260-USD350 PER PIECE
Szczegóły pakowania
Drewniana skrzynka
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

              BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe



Podnoszenie gałązek X

Wewnętrzne wolnobiegi FXN są wyposażone w odsunięcie sprężyny X. Odsunięcie sprężyny X jest używane do hamulców jednokierunkowych i sprzęgieł jednokierunkowych, pod warunkiem, że podczas pracy na wolnym biegu pierścień wewnętrzny obraca się z dużą prędkością i jest wyposażony w sprzęgła jednokierunkowe, które umożliwiają prowadzenie operacji przy niskiej prędkości.Podczas pracy na biegu jałowym siła odśrodkowa FC powoduje uniesienie sprężyny z zewnętrznej gąsienicy.W tym stanie roboczym wolnobieg pracuje bez zużycia, tj. z nieograniczoną żywotnością.

Rysunek 76-2 przedstawia swobodne koło z oderwaniem sprężyny X w trybie luzowania.Rozpórki, które są podparte w klatce połączonej z pierścieniem wewnętrznym, obracają się wraz z pierścieniem wewnętrznym.Siła odśrodkowa FC, która jest przyłożona w środku ciężkości S listwy, obraca listwę w kierunku przeciwnym do ruchu wskazówek zegara i opiera się o pierścień nośny klatki.Skutkuje to szczeliną a między listwą a zewnętrznym torem;wolne koło działa bez kontaktu.Jeżeli prędkość pierścienia wewnętrznego zmniejszy się do takiego stopnia, że ​​siła odśrodkowa działająca na sprężynę jest mniejsza niż siła sprężyny FF , sprężyna ponownie spoczywa na pierścieniu zewnętrznym i wolnobieg jest gotowy do zablokowania (rysunek 76-3). ).W przypadku zastosowania jako sprzęgło wyprzedzeniowe prędkość jazdy nie może przekraczać 40% prędkości startu.



Wymiar i pojemność

Rodzaj Średnica wewnętrzna wału Średnica zewnętrzna wału Maksymalna szerokość Znamionowy moment oporu
Di Spragnij przestrzeni de Spragnij przestrzeni B Nm (kgf-m)
X-133818T 20,345 +0,008 - 0,005 37.008

+0.008

-0,005

10,0 49 (5.0)
X-134939 22.225 - 38.887 ±0,013 10,0 75 (7.6)

BWC-13219A

BW-13252

27,762 - 44,425 -

13,5

19,1

139 (14,2) 233 (23,8)
X-135052 31,881 - 48,548 - 13,5 154 (15,7)
X-135014 X-133399 37,317 - 53.980 -

12,0

15,9

185 (18,9) 309 (31,5)

BW-13161

BWC-13230

38,092 - 54.750 -

13,5

15,9

251 (25,6) 323 (33,0)
X-135005 38,568 - 55.207 - 20,5 422 (43,0)
X-133400 40.485 57.150 - 22,3 534 (54,5)
BW-13244 X-135067 41,275 57,937 -

13,5

17,4

212 (21,6) 343 (35,0)
X-135041 44.450 - 61.112 13,5 226 (23,0)
X-135349 47.325 - 63,987 - 13,5 343 (35,0)
X-135036 47,408 - 64,075 - 22,3 667 (68,0)
X-134398 49,720 - 66,383 - 19,1 667 (68,0)

BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe 0BW-13231 GCr15 Odśrodkowe jednokierunkowe łożysko sprzęgłowe 1

Rodzaj

d

Średnica wewnętrzna



Średnica zewnętrzna





Liczba

gałązki

  Kierunek Przeznaczenie Części pomocnicze

Waga



(g)
X-133818T 15,8 47,5 10 D C 1 T 30
X-134939 17,2 50,1 12 D C 1 T 35
BWC-13219A 21,5 56,9 14 mi cc 1 T 60
BW-13252       mi c 1 T 90
X-135052 24,6 62,0 16 D c 1 CL 65
X-135014     18 mi c 1 CL 65
X-133399 28,9 69,1 18 mi c 1   90
BW-13161       mi c 1   75
BWC-13230 29,5 70,1 18 D cc 1 T.ST 90
X-135005 30,9 70,7 18 D c 1 CL.ST 110
X-133400 32,4 71,5 18 mi c 1   135
BW-13244     14 D c 1 CL.ST 75
X-135067 33,0 72,5 18 D c 1 T 105
X-135041 35,5 76,4 20 mi c   EB.CL 100
X-135349 37,9 80,0 22 D c 1   90
X-135036 37,9 80,1 22 mi c 1 CL.ST 150
X-134398 39,7 83,0 22 D c 1 CL.ST 135



Rodzaj Średnica wewnętrzna wału Średnica zewnętrzna wału Maksymalna szerokość Znamionowy moment oporu
Di Spragnij przestrzeni De Spragnij przestrzeni B NM (kgf.m)
x-135006 54.572 +0,008-0,005 71.211 ±0,013 20,5 799 (81,5)
BW-13231



54.765





71.427



13,5 402 (41,0)
BW-13214 15,9 363 (37,0)
BW-13167 15,9 569 (58,0)
BW-13209



57,760





74.427



13,5 554 (56,5)
BWC-13239B 15,9 711 (72,5)
BW-13238 21,0 1050 (107)
X-133401 59,538 76.200 25,4 1350 (138)
BW-13243



72,217





88,882





13,5 637 (65,0)
BWC-13168 21,0 1510 (154)
BWC-13229 21,6 1325 (135)
BW-13255 26,7 1920 (196)
X-133614C 83.596 ±0,013 102,555 25,4 3040 (310)
X-133402 85,776 104,775 25,4 3090 (315)
BWC-13251



103,231





119,944



15,4 789 (80,5)
BWC-13261 15,4 1580 (161)
X-133639 103,231 122.230 25,4 4410 (450)
X-133403 123,881 142.880 25,4 5740 (585)


Rodzaj

d

Średnica wewnętrzna

D

Średnica zewnętrzna

D

Liczba gałązek   Kierunek Przeznaczenie Części pomocnicze

Waga

(g)

X-135006 43,6 89,1 24 D C 1 CL.ST 60
BW-13231     20 D C 1 T.ST 95
BW-13214 43,8 89,3 14 D c 1 T.ST 105
BW-13167     22 mi c 1   120
BW-13209     26 D c 1 T.ST 105
BWC-13239B 46,2 93,1 26 D cc 1 CL.ST 125
BW-13238     26 mi c 1   175
X-133401 47,6 95,3 26 mi c 1   220
BW-13243     24 D c 1 CL.ST 120

BWC-13168

BWC-13229

57,7 111

30

30

mi

mi

cc

cc

1 EB

210

190

BW -13255     30 D c 1 CL.ST 255
•X-133614C 66,7 128 34 mi c 1 CL. 350
X-133402 68,6 131 34 mi c 1   350
BWC-13251 BWC-13261 82,5 150

18

36

D

D

cc

cc

1

CL.ST

CL.ST

180

200

X-133639 82,5 153 40 mi c 1 CL.ST 410
X-133403 99,1 179 44 mi c 1   480
