Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | ASNU35 NFS35 |

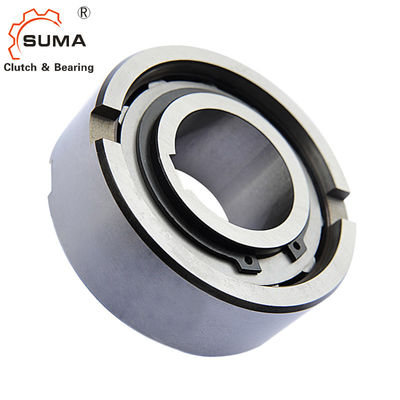

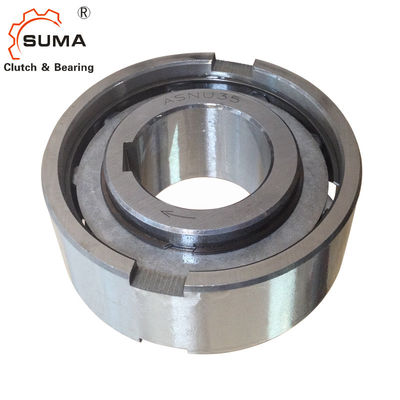

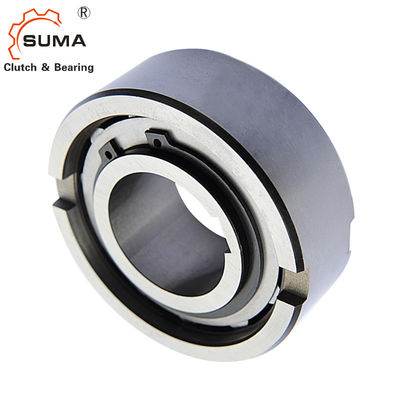

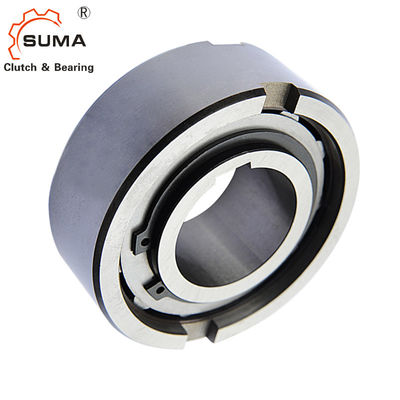

ASNU35 383 Nm Smarowanie 35*80*31MM Łożysko sprzęgła wałeczkowego
Cechy
Typ ASNU to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalna średnica zewnętrzna jest taka sama jak w przypadku łożysk kulkowych serii 63...
Typowym układem jest zainstalowanie tego typu obok łożyska w tych samych tolerancjach położenia,
Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie na wcisk w obudowie H7.Dodatkowe nacięcia boczne w bieżni zewnętrznej zapewniają pozytywne przenoszenie momentu obrotowego.
Jeżeli oprawa ma tolerancję K6, stosowanie nacięć nie jest konieczne, ale oprawa musi być na tyle wytrzymała, aby nie rozszerzała się po montażu.Ta konstrukcja może zaakceptować niewspółosiowość osiową bieżni wewnętrznej i zewnętrznej.
Dane techniczne
| Nazwa produktu | jednokierunkowe łożysko sprzęgła |
| Model | ASNU35 |
| Materiał | Stal chromowana GCr15 |
| Wewnętrzna średnica | 35mm |
| Średnica zewnętrzna | 84mm |
| Moment obrotowy | 383Nm |
| Waga | 0,74 kg |
| Pakiet | Pudełko kartonowe / pudełko drewniane |
| Zasady płatności | TT.L/C, D/A, D/P, Western Union |
| Czas dostawy | 10-15 dni |
Wymiary i pojemności
| Rodzaj | Rozmiar |
TKN1) |
Przekroczenie Prędkości |
Waga
|
Przeciągnij moment obrotowy | |||||||||
|
ASNU (NFS) |
dH7 | Nimax2) | namax3) | Dn6 | D5 | L | b | t | s | mi | f | TR | ||
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1.2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1.2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1.2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
UWAGI
ASNU8-12, rowek wpustowy ASNU200 wg DIN 6885. 1,
inne rozmiary wg DIN 6885.3
1) T max = 2 &razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
