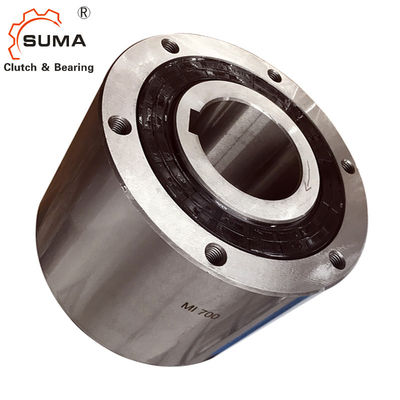

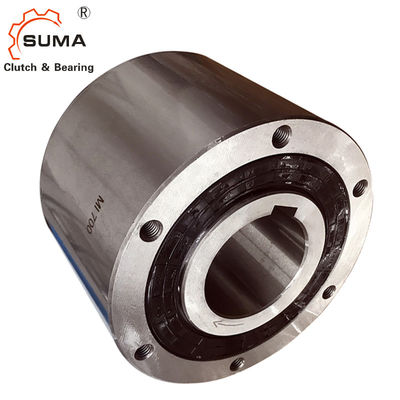

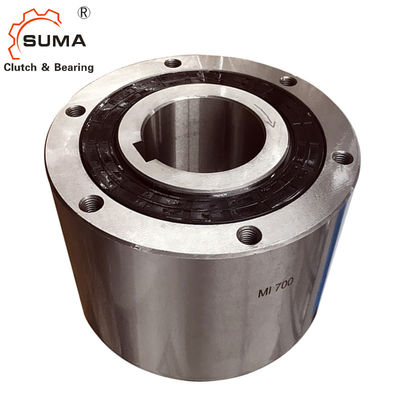

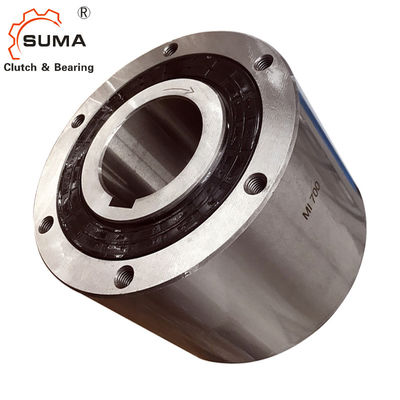

MI 20S 300RPM Jednokierunkowe sprzęgło jednokierunkowe z krzywką jednokierunkową
Cechy
1. Specjalnie obrobione krzywki są używane, aby osiągnąć lepsze
odporność na zużycie.
2. Napęd podający do maszyn do produkcji torebek lub
zwijarki
Dane techniczne
Przedmiot | MI20S |
Precyzja | P6 |
Rodzaj | krzywka |
Rozmiar otworu (mm) | 20 |
Rasa zewnętrzna (mm) | 80 |
Moment obrotowy (KN) | 43,1 |
Maks.Wybieg wewnętrzny wyścigu (cykl/min) | 300 |
Moment ciągnięcia (Nm) | 0,29 |
waga (kg) | 1,9 |
Pakiet | Pudełko kartonowe / Pudełko drewniane |
Czas dostawy | 7-10 dni po potwierdzeniu zamówienia |
Zasady płatności | L/C, T/T, D/P, D/A, Western Union |
Wymiary i pojemności
Model | Moment obrotowy Pojemność (Nm) |
Maks. Indeksowanie (cykl/min) |
Ciągnąć Moment obrotowy (Nm) |
Rozmiar otworu | A | C | B | F |
mi (M6) |
Olej (m) |
Waga (kg) |
|
śr. (H7) |
Wpust | |||||||||||
MI20S | 43,1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1,9 |
MI30S | 196 | 300 | 1.08 | 30 | 10x3,3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Montaż i sprzęganie
1. Podczas montażu kół zębatych lub kół zębatych na bieżni zewnętrznej należy użyć wymiaru wewnętrznego bieżni zewnętrznej (wymiar E), aby wykonać kołnierz centrujący na kole lub kole zębatym.Następnie przymocuj mocno śrubami o wytrzymałości na rozciąganie 10,9 lub większej do gwintowanych otworów w bieżni zewnętrznej.Zalecana tolerancja pomiędzy zamontowanym kołem zębatym a kołnierzem centrującym wynosi f7.
2. Zalecana tolerancja wału to h6 lub h7.
3. Zawsze używaj wpustu równoległego i nie używaj wpustu stożkowego.Klucz równoległy zgodny z ISO R773 (DIN 6885.1)
jest polecany.Upewnij się, że między wpustem a rowkami nie ma luzu bocznego.Zamontuj płytę końcową na powierzchni bieżni wewnętrznej
4. Podczas wkładania wałka naciskaj tylko na powierzchnię bieżni wewnętrznej.
5. Zobacz „Smarowanie i konserwacja”;na stronie 79.
