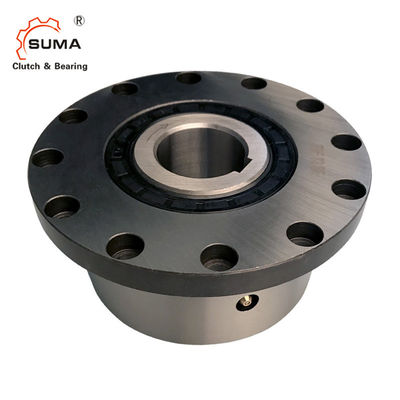

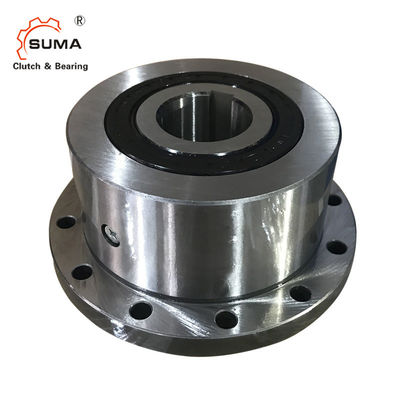

FBF 24 Indeksujące uszczelnione łożysko krzywkowe z wolnym kołem
Cechy
Kompletne wolnobiegi FBF z kołnierzem montażowym to uszczelnione wolnobiegi sprężynowe z łożyskami kulkowymi.Dostarczane są napełnione olejem i gotowe do montażu.
Wolnobiegi FBF są używane jako:
➧Przystanki ochronne
➧ Sprzęgła wybiegowe
➧ Indeksowanie wolnobiegów
Oprócz typu standardowego dostępne są cztery inne typy, które zapewniają dłuższą żywotność i dokładność indeksowania.
Momenty nominalne do 160 000 Nm.Otwory do 300 mm.Dostępnych jest wiele standardowych otworów.
Wymiary i pojemności
Wolny rozmiar koła |
Ty pe |
Nie m inalski słup tak |
M pierścień za darmo obcasy/ |
topór. Prędkość dzwonić freew obcasy/ działa min-1 |
Rodzaj |
Nie m inalski moment obrotowy ue |
Maks.Prędkość pierścień za darmo obcasy/ działa min-1 |
Zewnętrzny pierścień za darmo obcasy/ działa min-1 |
Ty pe |
Nie m moment końcowy ue |
Sprag odlot na wewnętrznym pierścieniu prędkość min-1 |
Maks.Prędkość pierścień za darmo obcasy/ min-1 |
Zewnętrzny napędy pierścieniowe min-1 |
Ty pe |
Nie m tor tak |
Sprag start o zewnętrzny prędkość pierścienia min-1 |
Maks. Prędkość zewnętrzna pierścień za darmo obcasy/ działa min-1 |
Napędy pierścienia wewnętrznego min-1 | Rodzaj |
Nie m tor tak |
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
FBF 37 | SF | 200 | 2 500 | 2600 | SFT | 200 | 2 500 | 2600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2600 | 320 | SFP | 180 |
FBF 57 | SF | 630 | 1400 | 1 750 | SFT | 630 | 1400 | 1 750 | DX | 460 | 750 | 1400 | 300 | LZ | 430 | 1400 | 2 100 | 560 | SFP | 310 |
FBF 72 | SF | 1 250 | 1 120 | 1600 | SFT | 1 250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1700 | 1 450 | 1600 | 580 | SFP | 750 |
FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
FBF 140 | SF | 10000 | 750 | 1 100 | SFT | 10000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1 150 | 380 | SFP | 6 300 |
FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.Patrz strona 14 w celu określenia doboru momentu obrotowego.
Rozmiar wolnobiegu | mm | mm |
Nudziarz mm |
czerwony mm |
mm | max.mm | A mm |
D mm | F mm |
G** | L mm |
N mm | T mm |
Z** |
Waga kg |
FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M8 | 74 | 14 | 142 | 12 | 5,8 | |
FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
Rowek wpustowy zgodnie z DIN 6885, strona 1 •Tolerancja szerokości rowka JS10.
* Rowek wpustowy zgodnie z DIN 6885, strona 3 •Tolerancja szerokości rowka JS10.
** Z = Liczba otworów mocujących na śruby G (DIN EN ISO 4762) na kole podziałowym T.
Montaż i sprzęganie
Część mocowana klienta jest wyśrodkowana na średnicy zewnętrznej D, a następnie przykręcona do czoła za pomocą kołnierza.
Tolerancja wału musi wynosić ISO h6 lub j6, a tolerancja średnicy pilota D części mocującej musi wynosić ISO H7 lub J7.
Przykład do zamówienia
Wolnobieg rozmiar FBF 72, typ z podnoszeniem sprężyny Z i otworem 38 mm: •FBF 72 LZ, d = 38 mm
Przy zamówieniu proszę również podać kierunek luzu pierścienia wewnętrznego patrząc w kierunku X:•przeciwnie do ruchu wskazówek zegara wolny lub •zgodnie z ruchem wskazówek zegara wolny
