Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FP 422M FP 422Z |

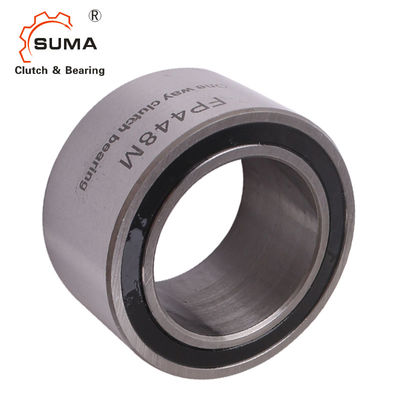

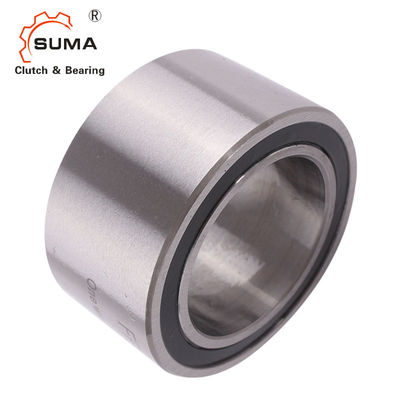

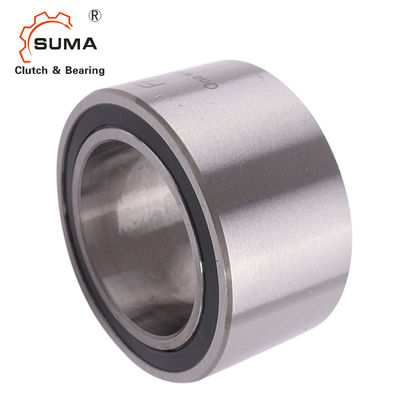

FP Kompletne sprzęgło jednokierunkowe z wolnym kołem
Cechy
Szerokość:27 mm
Temperatura robocza:max.140°C
Wyższe temperatury na życzenie
Smarowanie
smarowanie olejem lub smarem
Dostarczane z zabezpieczeniem antykorozyjnym.
Operacyjne napełnianie smarem na żądanie.
Instalacja
Tolerancje instalacji
Wał h5;piasta H6
Części współpracujące
Hartowanie i szlifowanie współpracujących części nie jest konieczne.Dokładnie oczyść (odtłuszczone) współpracujące części w pobliżu sprzęgła jednokierunkowego oraz pierścienie sprzęgła jednokierunkowego przed wciśnięciem.
Łożysko
Sprzęgło wolnobiegowe zawiera łożyska kulkowe i wałeczkowe.Dodatkowe zewnętrzne podparcie łożyska nie jest konieczne.
Ciśnienie pasowania na wcisk
Nie wolno wywierać nacisku pasowania na kulki.Montaż/demontaż tylko przez pierścień wewnętrzny.
Kierunek mocowania
Strzałka na pierścieniu wewnętrznym wskazuje kierunek zaciskania pierścienia wewnętrznego.
składniki
| Sprzęgło wolnobiegowe | |
| wstaw element* | FE 400 M (sprężyna meandrowa) |
|
FE 400 Z (sprężyna naciągowa) |
|
| + Tory wyścigowe | Stal łożyskowa, hartowana i szlifowana |
| Pierścień wewnętrzny | Dopasowanie na wcisk |
|
pierścień zewnętrzny |
Dopasowanie na wcisk |
| + Łożysko kulkowe | Zintegrowany |
|
+ Łożysko wałeczkowe |
Zintegrowany |
| + Smarowanie | - |
dostępne z wkładką sprzęgła wolnobiegowego
FE 400 M (sprężyna meandrowa) lub FE 400 Z (sprężyna naciągowa).
Dane techniczne
| Przedmiot | FP 422M FP 422Z |
| Materiał | ST14 |
| Średnica otworu | 10 mm |
| Średnica zewnętrzna | 26 mm |
| Szerokość (B) | 27 mm |
| Moment obrotowy | 60Nm |
| Przekroczenie prędkości granicznej (wyścig wewnętrzny) | 10100 obr/min |
| Waga | 0,07 kg |
| Pakiet | Karton lub jako twoje wymagania |
Wymiary i pojemności
Legenda do rysunku:
d = średnica wewnętrzna D = średnica zewnętrzna W = szerokość T = moment obrotowy n = prędkość obrotowa C = nośność
| Przeznaczenie | d | D | W | Tnie m | nmaks | Cdyn. | Cstat | Waga | Przedmiot nr. |
| [mm] | [mm] | [mm] | [Nm] | [obr/min] | [N] | [N] | [kg] | ||
| FP 422 mln | 10 | 26 | 27 | 60 | 10100 | 6013 | 4380 | 0,07 | 300655 |
| FP 422 Z | 10 | 26 | 27 | 53 | 10100 | 6013 | 4380 | 0,07 | 300656 |
| FP 427 mln | 15 | 31 | 27 | 94 | 7400 | 7679 | 6 397 | 0,08 | 300663 |
| FP 427 Z | 15 | 31 | 27 | 84 | 7400 | 7679 | 6 397 | 0,08 | 300664 |
| FP 432 mln | 20 | 36 | 27 | 133 | 5900 | 8104 | 7241 | 0,10 | 300669 |
| FP 432 Z | 20 | 36 | 27 | 121 | 5900 | 8104 | 7241 | 0,10 | 300670 |
| FP 437 mln | 25 | 41 | 27 | 176 | 4800 | 9 201 | 8142 | 0,12 | 300673 |
| FP 437 Z | 25 | 41 | 27 | 160 | 4800 | 9 201 | 8142 | 0,12 | 300674 |
| FP 442 mln | 30 | 46 | 27 | 223 | 4200 | 10 247 | 10 708 | 0,14 | 300679 |
| FP 442 Z | 30 | 46 | 27 | 208 | 4200 | 10 247 | 10 708 | 0,14 | 300680 |
| FP 448 mln | 35 | 53 | 27 | 286 | 4300 | 11 642 | 13.440 | 0,19 | 306522 |
| FP 448 Z | 35 | 53 | 27 | 262 | 4300 | 11 642 | 13.440 | 0,19 | 306523 |
| FP 453 mln | 40 | 58 | 27 | 343 | 3400 | 11417 | 13 577 | 0,21 | 300683 |
| FP 453 Z | 40 | 58 | 27 | 314 | 3400 | 11417 | 13 577 | 0,21 | 300684 |
| FP 463 mln | 50 | 68 | 27 | 461 | 2,9 | 13.07 | 17.063 | 0,25 | 300685 |
| FP 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13.07 | 17.063 | 0,25 | 300687 |
| FP 473 mln | 60 | 78 | 27 | 588 | 2500 | 14,128 | 19,896 | 0,3 | 300691 |
| FP 473 Z | 60 | 78 | 27 | 543 | 2500 | 14,128 | 19,896 | 0,3 | 300693 |
Podany nominalny moment obrotowy jest oparty na wystarczającej sztywności współpracujących części.
Prędkość obrotowa n = prędkość własna elementu wkładanego.
