Łożysko oporowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | BC6MA |

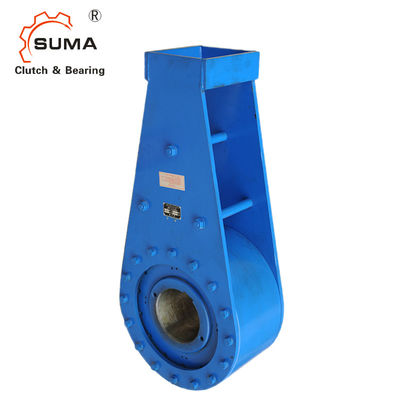

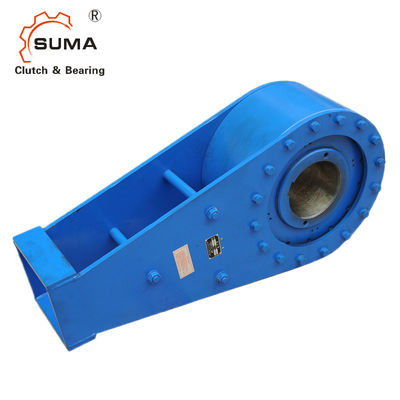

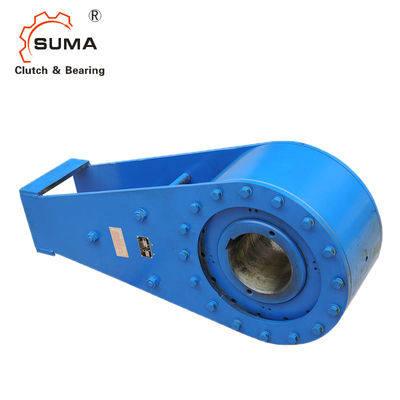

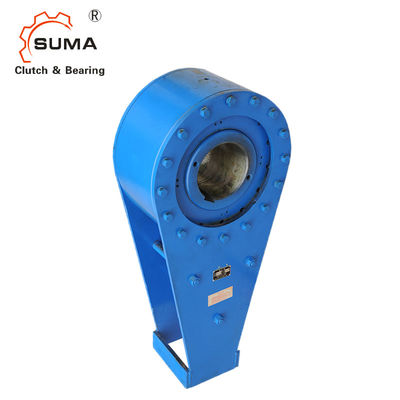

BC6MAJednokierunkowe sprzęgło zatrzymujące jednokierunkowe dla przenośników pochylonych
Dane techniczne
Blokady jednokierunkowe BC są całkowicie mechanicznymi, automatycznymi jednostkami operacyjnymi, wykorzystującymi sprawdzoną podstawową zasadę działania, aby zapewnić większe bezpieczeństwo i dłuższą żywotność przy minimalnych wymaganiach konserwacyjnych.Dostępnych jest siedemnaście standardowych rozmiarów z momentem obrotowym do 1 200 000 funtów.
Podczas wolnego biegu (normalna praca) zespół krzywki i rolki obraca się wraz z wałem czołowym, jak pokazano strzałkami na ilustracji 2. Bieżnia zewnętrzna jest przymocowana do nieruchomych osłon i ramienia reakcyjnego belki „I”.Film olejowy klinuje się i oddziela rolki od bieżni zewnętrznej.To przesuwa rolki o kilka tysięcznych cala, nadając względny ruch kątowy między klatką rolkową a krzywką.Ten niewielki ruch rolek w głębsze strefy krzywki, z czystą warstwą smaru zaklinowaną między rolkami a bieżnią zewnętrzną, umożliwia swobodne poruszanie się bez kontaktu metalu z metalem.
Wymiary i pojemności
|
Rozmiar ogranicznika |
Moment obrotowy Nm |
Oceniono Moment obrotowy funt. stopa |
Maksymalne obroty |
Załaduj "L" kg. |
Załaduj "L" funty |
Maks.* Średnica otworu mm | Maks.* Średnica otworu |
Maks.* Otwór wpustowy mm |
Maks.* Otwór wpustowy w. |
Waga statku kg. | Waga statku w funtach. |
| 3MA | 4067 | 3000 | 300 | 510 | 1,120 | 75 | 2,94 | 20x4,9 | 0,75 x 0,25 | 46 | 100 |
| 6MA | 8135 | 6000 | 250 | 920 | 2000 | 95 | 3,69 | 25x5,4 | 0,88 x 0,31 | 69 | 150 |
| 12MA | 16270 | 12.000 | 210 | 1325 | 2880 | 115 | 4,50 | 32x7,4 | 1,00 x 0,38 | 100 | 220 |
| 18 MA | 24405 | 18 000 | 180 | 1776 | 3 860 | 140 | 5.44 | 36x8,4 | 1,25 x 0,44 | 152 | 330 |
| Rozmiar ogranicznika | A | B | C | D | mi | F | G | |||||||
| mm | w. | mm | w. | mm | w. | mm | w. | mm | w. | mm | w. | mm | w. | |
| 3MA | 210 | 8.25 | 143 | 5,62 | 146 | 5,75 | 64 | 2,50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
| 6MA | 248 | 9,75 | 165 | 6,50 | 169 | 6,62 | 70 | 2,75 | 102 | 4 | 914 | 36 | 124 | 4,87 |
| 12MA | 292 | 11.50 | 203 | 8.00 | 178 | 7.00 | 83 | 3,25 | 127 | 6 | 1270 | 50 | 146 | 5,75 |
| 18 MA | 343 | 13.50 | 235 | 9.25 | 189 | 7,44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | 6,6 |
|
Rozmiar ogranicznika |
Moment obrotowy Nm |
Znamionowy moment obrotowy funt. stopa |
Maks. RPM |
Załaduj "L" Kgs |
Załaduj "L" funty |
Maks.* Średnica otworu mm | Maks.* Średnica otworu | Maks.* Otwór wpustu mm |
Maks.* Otwór wpustowy w. |
Waga statku kg. | Waga statku w funtach. |
| 27MA | 36607 | 27 000 | 150 | 2259 | 4910 | 165 | 6,50 | 40x9,4 | 1,50 x 0,50 | 207 | 450 |
| 45MA | 61012 | 45 000 | 135 | 3450 | 7500 | 180 | 7 | 45x10,4 | 1,75 x 0,56 | 276 | 600 |
| 63MA | 85417 | 63 000 | 120 | 4462 | 9700 | 205 | 8 | 50x11,4 | 2,00 x 0,69 | 381 | 830 |
| 90MA | 122024 | 90 000 | 105 | 6072 | 13.200 | 235 | 9 | 56x12,4 | 2,50 x 0,75 | 520 | 1,130 |
| 135MA | 183035 | 135 000 | 90 | 8464 | 18 400 | 265 | 10 | 63x12,4 | 2,50 x 0,87 | 690 | 1500 |
| 180MA | 244047 | 180 000 | 80 | 10580 | 23 000 | 300 | 11,75 | 70x14,4 | 3,00 x 1,00 | 966 | 2100 |
| Rozmiar ogranicznika | A | B | C | D | mi | F | G | |||||||
| mm | w. | mm | w. | mm | w. | mm | w. | mm | w. | mm | w. | mm | w. | |
| 27MA | 384 | 15.12 | 254 | 10.00 | 222 | 8.75 | 98 | 3,87 | 178 | 7 | 1676 | 66 | 191 | 7,50 |
| 45MA | 445 | 17.50 | 289 | 11,37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
| 63MA | 498 | 19,62 | 311 | 12.25 | 244 | 9,62 | 127 | 5,00 | 254 | 10 | 1981 | 78 | 244 | 9,62 |
| 90MA | 584 | 25,75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083 | 82 | 270 | 10,62 |
| 135MA | 654 | 30,37 | 406 | 16.00 | 314 | 12.37 | 143 | 5,62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
| 180MA | 772 | 34,50 | 419 | 16.50 | 330 | 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
Montaż i sprzęganie
Gdy przenośnik zwalnia, a krzywka następnie zatrzymuje się, napędzana sprężyną klatka rolkowa, ilustracja 1, umieściła już rolki w strefie styku.Wszystkie rolki są prowadzone w sposób wymuszony, aby równomiernie się zazębiać i dokładnie utrzymywać swoje względne położenia, aby zapewnić równomierny rozkład obciążenia.Rolki następnie ściskają precyzyjnie szlifowane, utwardzone powierzchnie płaszczyzny krzywki i wewnętrzną średnicę bieżni zewnętrznej.Ruch względny pomiędzy krzywką a bieżnią zewnętrzną nie jest wymagany do sprzęgania rolek.Gdy sprzęgło jednokierunkowe jest w stanie „zaprzęgniętym” lub „sprzęgającym jednokierunkowym”, krzywka, rolki i bieżnia zewnętrzna są względnie nieruchome i dlatego nie podlegają zużyciur jeśli jest używany w ramach normalnej oceny tabelarycznej.
Montowanie Detale
Ograniczniki firmy Marland są wyposażone w pasowanie luźne między otworem a wałem, co ułatwia instalację w terenie.Klucz powinien być dobrze dopasowany tylko po bokach.W rezultacie dla wszystkich ograniczników wymagana jest metoda osiowego utrzymywania wału.Preferowanym sposobem na osiągnięcie tego jest użycie kołnierzy osadzonych, które Marland może dostarczyć na życzenie.
