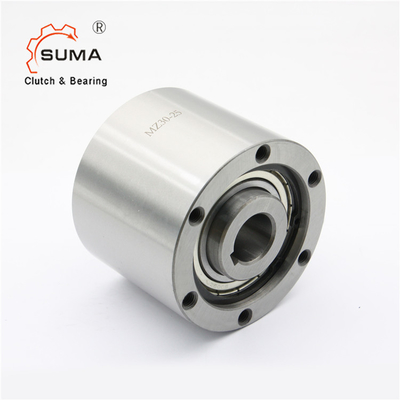

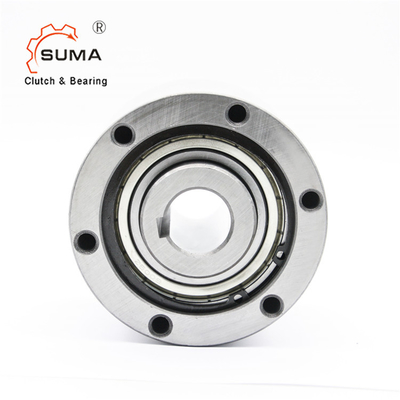

MG MI Series MI800 MG800 Jednokierunkowe łożysko jednokierunkowe sprzęgło krzywkowe
Funkcja
1. Samodzielne sprzęgło zaprojektowane do zastosowań przy dużych prędkościach.
2. Zespół klatki krzywkowej zaprojektowany z myślą o optymalnej wydajności i zwiększonej pojemności.
3. W zestawie dwa łożyska kulkowe wspierające obciążenie promieniowe i współśrodkowość między bieżniami.
4. Uszczelki wargowe lub filcowe zapewniają smarowanie smarem lub olejem.
5. Na końcach bieżni zewnętrznej obrabiane są otwory gwintowane do montażu elementów pomocniczych.
6. Dostępny otwór metryczny i rowek wpustowy.
7. Dostępne akcesoria montażowe.
Seria MG300A – 700A
Stosowany głównie do zastosowań ogólnych, indeksowania wybiegów, zatrzymywania ruchu wstecznego i lekkich obciążeń.Model MG oferuje precyzyjne zasilanie sprężyny, aby zapewnić długą żywotność pozabiegową.
Seria MI300A – 700A
Zalecany do wysokowydajnego indeksowania, stosowany w aplikacjach z większą niż 150 suwów na minutę lub w zastosowaniach wymagających wysokiej dokładności indeksowania.Zawiera opatentowaną, niską bezwładność
klatka i wytrzymała sprężyna energetyzująca dla szybkiej reakcji krzywki.
Seria MO300A – 700A
Wykonane z filcowymi uszczelkami smarowymi, aby zminimalizować opór uszczelnienia w zastosowaniach z wybiegiem wewnętrznym z dużą prędkością.Model MO jest dostarczany ze standardowym smarowaniem smarem plastycznym.
Seria MR300A – 700A
Przeznaczony do szybkiego wybiegu zewnętrznej bieżni, zawiera unikalną konstrukcję klatki krzywkowej, która wykorzystuje siłę odśrodkową w celu zminimalizowania oporu krzywki. Prędkość jazdy sprzęgła nie może przekraczać prędkości obrotowej pokazanej w tabeli dla bieżni wewnętrznej.
Wymiary i pojemności
Model | Moment obrotowy | Ciągnąć | Maks. | Maks. | Rozmiar otworu | A | B (h7) |
C | PCD D |
mi | F | S | HM | Waga (kg) |
||
Przekroczenie | Liczba | |||||||||||||||
Pojemność | Moment obrotowy | (obr/min) | Indeksowanie | gwintowane otwory | ||||||||||||
(Nm) | (Nm) | Wewnętrzny | Zewnętrzny | (cykl/min) | śr. | Wpust | ×Rozmiar×Rozstaw | |||||||||
Wyścigi | Wyścigi | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1,25 | 2,7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1,25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3,5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1,25 | 8,6 |
MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1,5 | 19,5 |
MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2,5 | 250 |
MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17,5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3,5 | 410 |
MI 1300 | 28.13 | 20 | _ | 150 |
