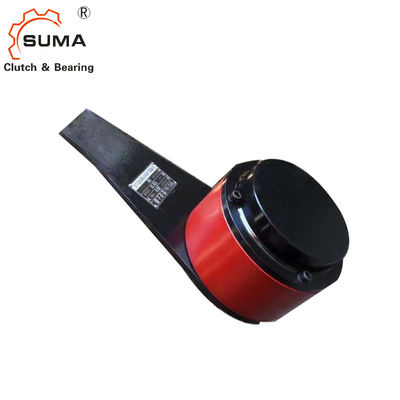

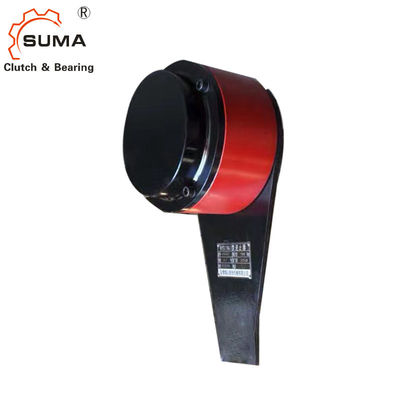

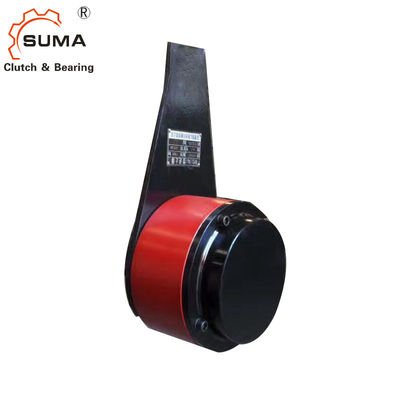

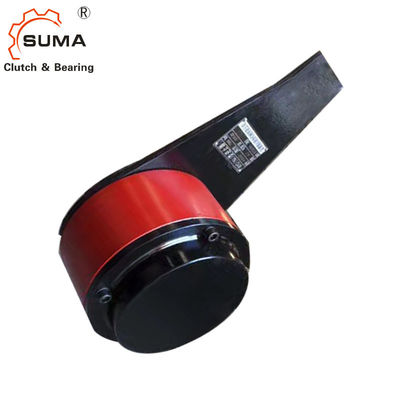

Jednokierunkowe łożysko jednokierunkowe sprzęgła jednokierunkowego FRHM
Dane techniczne
Cechy
Kompletne wolnobiegi FRHM z ramieniem reakcyjnym to uszczelnione wolnobiegi sprężynowe z łożyskami kulkowymi.Są przeznaczone do
wymiana jednostek MorseCB, dostarczanych napełnionych olejem i gotowych do montażu
Wolne koła FRHM są umieszczone na wałach przelotowych lub na końcach wałów.
Wolnobiegi FRHM są używane jako:
Backstopy
do zastosowań o niskiej prędkości.Przeznaczone są do stosowania w układach przenośników taśmowych pochyłych, windach i pompach.Uszczelki takonitowe chronią ograniczniki, gdy warunki są brudne i zakurzone.
Maksymalne momenty obrotowe do 56 000 lb-ft.
Otwory do 7 cali.
Przykład zastosowania
Backstop FRHM 900~12 na wale głównego koła pasowego przenośnika pochyłego.Tylny moment napędowy jest ograniczony przez
ramię reakcyjne na płycie podstawy.
Wymiary i pojemności
Wolnobieg Rozmiar |
Maksymalny moment obrotowy |
Nominalny moment obrotowy |
Maksymalny prędkość dzwonić koła obr./min |
Znudzony max.cal |
A cal |
C cal |
D cal |
mi cal |
H cal |
J* cal |
L* cal |
N cal |
O cal |
Q cal |
R* cal |
Wei walka |
FRHM 775-7 |
15 000 | 7 500 | 540 | 3,75 | 9,75 | 4,38 | 6 | 0,50 | 21.88 | 3,56 | 7,50 | 1,25 | 8.13 | 17.00 | 15.25 | 160 |
FRHM 800-7 |
24 000 | 12 000 | 460 | 4,50 | 10.50 | 4,38 | 7 | 0,50 | 22.25 | 3,56 | 8.00 | 1,25 | 8.63 | 17.00 | 15.25 | 190 |
FRHM 800-12 |
24 000 | 12 000 | 460 | 4,50 | 10.50 | 4,75 | 7 | 0,50 | 25,50 | 3,56 | 8.00 | 1,25 | 8.63 | 20,25 | 18,63 | 200 |
FRHM 900-12 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4,75 | 8 | 0,50 | 26,25 | 3,56 | 7,63 | 1,25 | 8.38 | 20,25 | 18,63 | 210 |
FRHM 900-19 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4,75 | 8 | 0,88 | 30,63 | 3,56 | 7,63 | 1,50 | 8.75 | 24,63 | 22.88 | 220 |
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 4,75 | 9 | 0,88 | 32,89 | 3,56 | 8.75 | 1,50 | 9.13 | 24,63 | 22.88 | 270 |
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0,88 | 33,25 | 3,56 | 8.75 | 1,75 | 9.13 | 25,00 | 23.00 | 275 |
Montaż i sprzęganie
Tylny moment napędowy jest ograniczany przez ramię reakcyjne.Ramię reakcyjne nie może być zaciśnięte na miejscu.Musi mieć luz 0,5 cala w kierunku osiowym i promieniowym.
Ograniczniki FRHM są dostarczane z luzem.Śruby ustalające na pierścieniu wewnętrznym służą do utrzymywania osiowego, kołnierze wału nie są wymagane.
