| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | NFR20 |

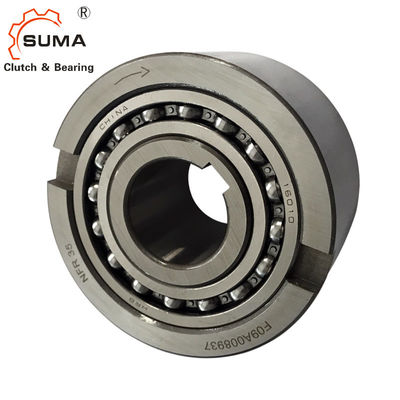

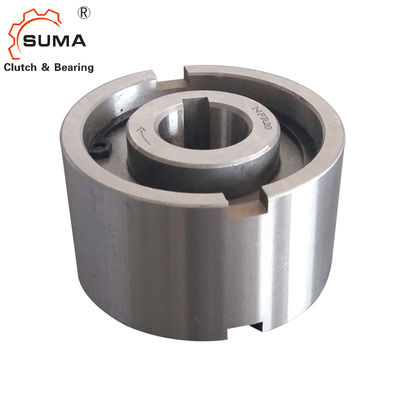

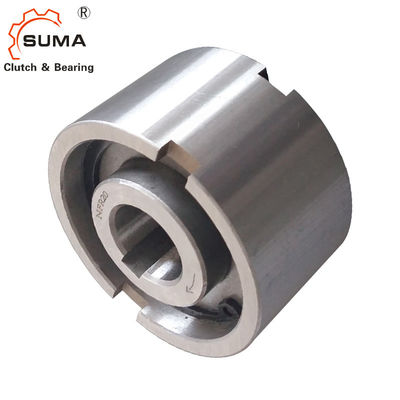

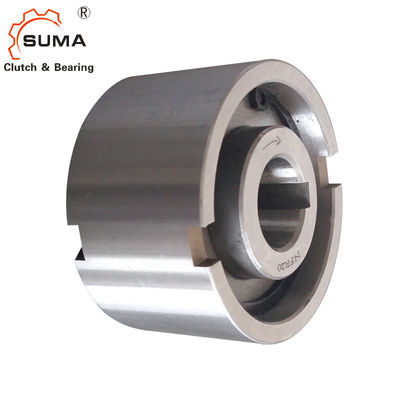

Łożysko sprzęgła wałeczkowego NFR20
Cechy
Typ NFR to wolnobieg z łożyskiem rolkowym bez żadnego uszczelnienia.Smarowanie i uszczelnianie muszą być
dostarczone przez instalację.Standardowym smarowaniem jest olej. Jednostki w rozmiarach od 8 do 20 używają stali na stalowym wsporniku łożyska
od wewnętrznej rasy.Powyżej rozmiaru 25 zastosowano dwa łożyska kulkowe serii 160.., które zapewniają wyższą prędkość wybiegu
Pojemność.Typowy układ pokazano na odwrocie.
Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie na wcisk w obudowie do H7. Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego. Obudowa musi być wystarczająco mocna, aby nie
rozwiń po montażu.
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkości przekraczania | Waga | |||||||||||
|
NFR (ANR-ANG) |
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namaks3) (min-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
L (mm) |
I (mm) |
t (mm) |
bH11 (mm) |
r (mm) |
r1 (mm) |
(kg) |
| 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3,5 | 7 | 1,5 | 1,5 | 0,3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3,5 | 8 | 2 | 2 | 0,6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1.2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4.0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8,5 | 17 | 3,5 | 3 | 5,7 | |
| 55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3,5 | 3 | 6,5 | |
| 60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3,5 | 3,5 | 8,9 | |
| 70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1,1 | 9 | 20 | 3,5 | 3,5 | 13,5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3,5 | 19,0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68,0 | |
Montaż i sprzęganie
