GFR50 GCr15 Typ rolki Jednokierunkowe łożysko jednokierunkowe Sprzęgło jednokierunkowe

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: SUMA
Orzecznictwo: ISO SGS
Numer modelu: GFR50 GFRN50
Minimalne zamówienie: 1
Cena: USD190-USD260 PER PIECE
Szczegóły pakowania: Pudełko kartonowe / Pudełko drewniane
Czas dostawy: 7-10 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply: 1000 sztuk miesięcznie
Nazwa produktu: Łożysko sprzęgła wałeczkowego GFR50 GFRN50 Materiał: Stal łożyskowa GCr15
Moment obrotowy: 2125Nm Prędkość obrotowa: 2800 obr./min
Waga jednostkowa: 7,2 kg Gwarancja: 1 ROK
Rozmiar: 50*150*94mm OEM: Zaakceptować
High Light:

Łożysko wolnobiegu GFR50

,

łożysko wolnobiegu 7

,

2 kg

              GFR50 GCr15 Typ rolki Jednokierunkowe łożysko jednokierunkowe Sprzęgło jednokierunkowe

Cechy

  Typy GFR, GFRN to wolnobiegi typu rolkowego.Są łożyskowane za pomocą dwóch łożysk serii 160.. i wymagają smarowania olejem.Jednostki te mogą być stosowane w konstrukcjach zapewniających smarowanie olejem i uszczelnienie, jak na przykładzie na odwrocie.Łożyska nie mogą być obciążane osiowo.

Typowo, typy GFR, GFRN są używane z pokrywami serii F, które są zaprojektowane do przenoszenia momentu obrotowego oraz zapewniają smarowanie olejem i uszczelnienie.Zazwyczaj te osłony są używane parami zgodnie z kombinacjami przedstawionymi na kolejnych stronach.Zewnętrzna bieżnia modelu GFR jest w stanie przyjąć i wycentrować każdy element wywiercony z tolerancją H7.

Moment obrotowy jest w tym przypadku przenoszony przez śruby przez pokrywę.Typy GFR i GFRN są identyczne, z wyjątkiem tego, że typ GFRN ma rowek wpustowy na średnicy zewnętrznej do przenoszenia momentu obrotowego.Z każdą jednostką dostarczane są dwie uszczelki papierowe, które należy umieścić między bieżnią zewnętrzną a płytami zakrywającymi.

Dane techniczne

Przedmiot GFR50 GFRN50
Średnica wewnętrzna 50 mm
Średnica zewnętrzna 150 mm
Szerokość 94 mm
Moment obrotowy 2125 Nm
Waga 7,2 kg
Port Szanghaj; Ningbo
Czas dostawy 10-15 dni
Pakiet opakowanie drewniane, opakowanie kartonowe itp
Podanie Przenośnik, silnik elektryczny, winda kubełkowa itp

Wymiary i pojemności



Rodzaj Rozmiar   Prędkości przekraczania

Num

Ber

  Waga










GFR
GFRN
dH7 TKN1) Nimax2) namax3) Dh7 D2 D4 D3 G t z L 1 L B t1 bP10 f
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm]   [mm]   [mm] [mm] [mm] [mm]

[

mm]

[mm] [kg]
12* 55 4000 7200 62 20 42 51 ø5,5 3 42 20 27 2,5 4 0,5 0,5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0,8 0,8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3,5 6 0,8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1,5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2,2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1,5 4,6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5,5 14 1,5 4,7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5,5 14 1,5 7,2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8,6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10,5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7,5 20 2,5 13,5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2,5 18,2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28,5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42,5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

Uwagi:

1) T max = 2 × T KN

2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego

GFR GFRN .jpg

Przykład montażu

GFR GFRN .jpg
Kino

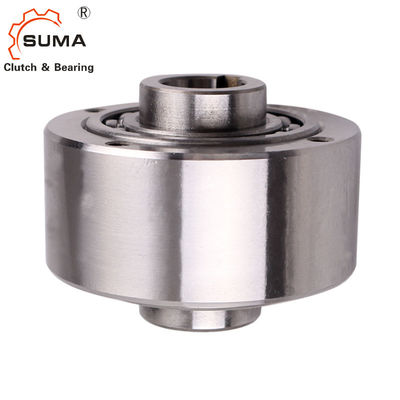

GFR50 GCr15 Typ rolki Jednokierunkowe łożysko jednokierunkowe Sprzęgło jednokierunkowe 2

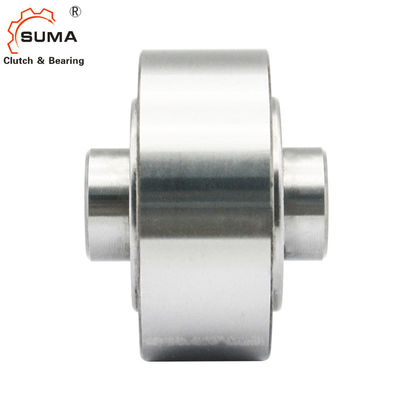

GFR50 GCr15 Typ rolki Jednokierunkowe łożysko jednokierunkowe Sprzęgło jednokierunkowe 3

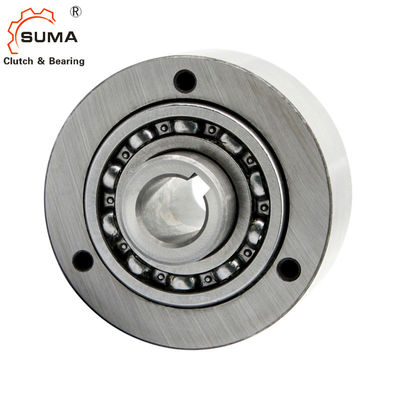

GFR50 GCr15 Typ rolki Jednokierunkowe łożysko jednokierunkowe Sprzęgło jednokierunkowe 4
